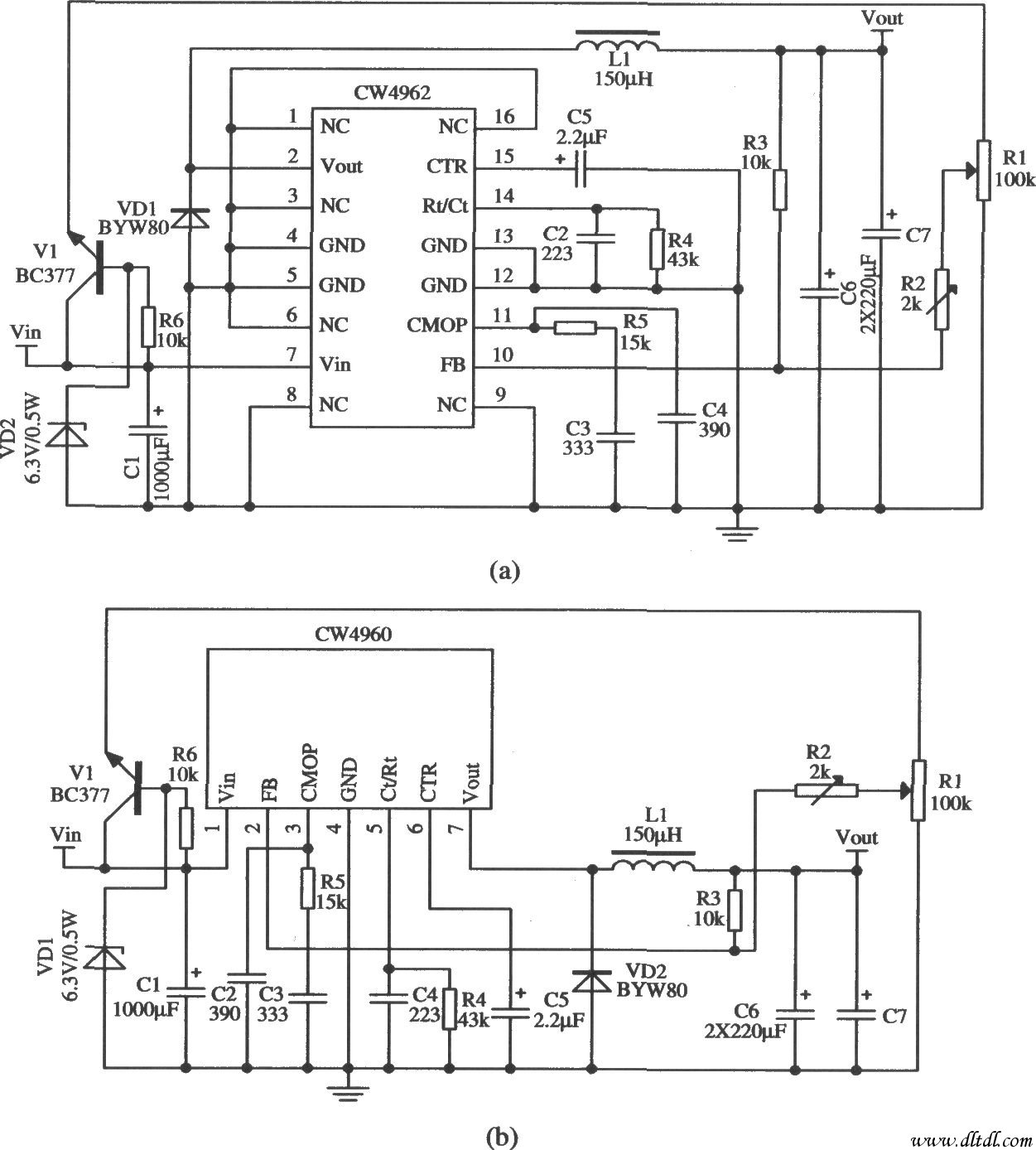

采用如图所示的电路可以获得0～30 V连续可调的直流稳压电源。这时，可调电阻Rl再接一个可调电阻R2。0～6 V由Rl来调节，调节R2可获得Vref ～30 V的连续输出电压。让取样10 kΩ电阻设计流过2．5 mA电流，减小R2并增大Rl时，流过lo kl2电阻的电流减小。这时Vout也降低，其内电流为零时，Vout=Vref。Rl上电压超过Vref时，l0kΩ电阻中的电流开始反向，Vout则开始低于5 V，而10 kΩ电阻上压降为Vref时，Vout=0 V。
