电位器在电路中的应用，主要有调光台灯电路和直流稳压电源电路这两种。每种电路中，电位器在其中发挥着重要的作用，为此接下来小编将为大家介绍电位器在电路中的应用。
电位器在电路中的应用：
1、调光台灯电路：
如图所述，是一个简单实用的调光台灯电路。调节RP的阻值，可改变电容C充电达到UG值得时间，即调整晶闸管的导通角，使晶闸管早一点或迟一点触发导通，从而调节晶闸管的输出电压，使灯两端电压能在0~220V间变化。电压高，灯发光亮;电压低，灯发光暗。
2、直流稳压电源电路：

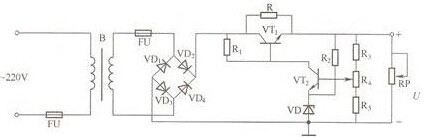

直流稳压电源电路如图所示。一般R4可选小功率碳膜电位器、RP选大功率的线绕滑动式电位器。调节R4的阻值可改变输出电压U的高低，调节RP可测试电源的带负载能力。
以上内容介绍的是电位器在电路中的应用，希望对大家的使用有帮助。
