如图1所示为XDI型低频信号发生器的面板图，其工作原理框图如图2所示。XD1型低频信号发生器是由文氏电桥RC振荡器、功率放大器、功放过载保护电路、交流电压表及直流稳压电源等组成。文氏电桥RC振荡器产生的正弦波信号电压，经衰减器I成为仪器的电压输出或功放级的输人信号，进行功率放大后，再经过衰减器Ⅱ送到输出匹配变压器组。为适应不同频率的功率输出，该信号发生器共设有三个输出变压器，即一个低频变压器和两个高频变压器。稳压电源供给各个电路的工作电压和工作电流。交流电压表除用于指示仪器的电压输出或功率输出外，也可单独用于测量外部交流电压。

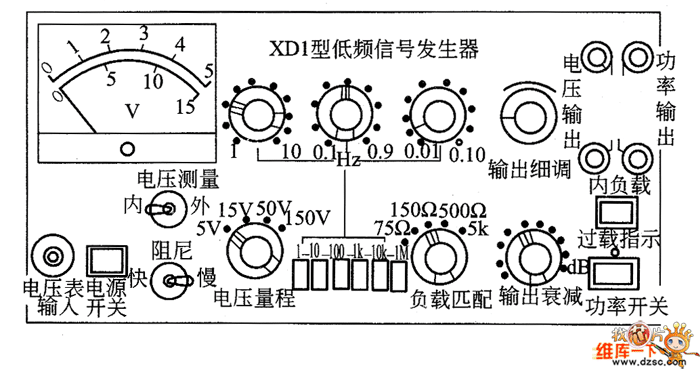

图1 XD1型低频信号发生器的面板

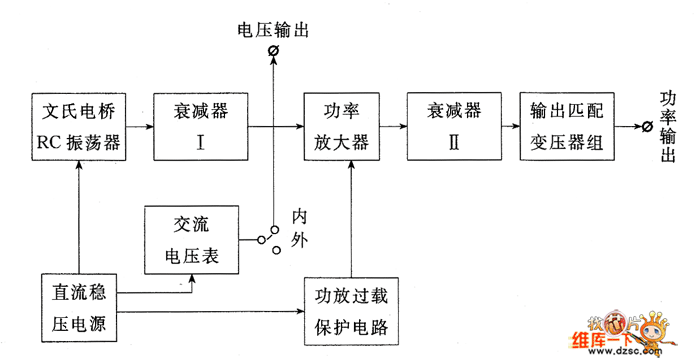

图2 XD1型低频信号发生器工作原理框图
具体使用方法如下。
（1）使用前的准各工作 接通仪器的电源之前，应先检查电源电压是否正常，电源线及电源插头是否完好无损，通电前将输出细调电位器旋至最小，然后接通电源，打开XD1型低频信号发生器的开关。
（2）频率的调节 包括频段的选择和频率细调。
①频段的选择。根据所需要的频段（即频率范围）可通过按面板上的琴键开关，来选择所需要的频率。例如，需要输出信号的频率为6200Hz，该频率在1～10kHz的频段，故应按下10kHz的按键（从左向右第五个键）。
②频率细调。在频段按键的上方，有三个频率细调旋钮，1～10旋钮为整数，0.1～0.9旋钮为第一位小数，0.01～0.10旋钮为第二位小数。选择频率时，信号频率的前三位有效数字由这三个旋钮来确定。例如，需要信号的频率为3550Hz，则频段选择按下10kHz按键后，应将三个细调旋钮分别旋转到3、0.5、0.05的位置。
（3）输出电压的调节。XD1型低频信号发生器设有电压输出和功率输出两组端钮，这两组输出共用一个输出衰减旋钮，可做10dB／步的衰减。但需要注意，在同一衰减位置上，电压与功率的衰减分贝数是不相同的，面板上已用不同的颜色区别表示。输出细调是由同一电位器连续调节的，这两个旋钮适当配合便可在输出端上得到所需的信号输出幅度。
调节时，首先将负载接在电压输出端钮上，然后调节输出衰减旋钮和输出细调旋钮，即可得到所需要的电压幅度信号。输出信号电压的大小可从电压表上读出，然后除以衰减倍数就是实际输出电压值。
（4）电压级的使用 从电压级可以得到较好的非线性失真系数（＜0.1％）、较小的输出电压（200μV）和较好的信噪比。电压级最大可输出5V电压，其输出阻抗是随输出衰减的分贝数的变化而变化的。为了保持衰减的准确性及输出波形不失真（主要是在0dB时），电压输出端钮上的负载应大于5kΩ以上。
（5）功率级的使用 使用功率级时应先将功率开关按下，以将功率级输人端的信号接通。
①阻抗匹配。功率级共设有50Ω、75Ω、150Ω、600Ω和5kΩ五种额定负载值，如欲得到最大的功率输出，应使负载阻抗等于这五种数值之一，以达到阻抗匹配。若做不到完全相同，一般也应使实际的负载阻抗值大于所选用的功率级的额定阻抗数值，以减小信号失真。当负载为高阻抗，且要求工作在频率输出频段的两端，即在接近10Hz或几百千赫时，为了输出足够的幅度，应将功放部分内负载按键按下，接通内负载，否则在功放级工作频段的两端，输出幅度会下降。当负载值与面板上负载匹配旋钮所指数值不相符时，步进衰减器指示将产生误差，尤其是0～10dB这一挡。当功率输出衰减放在0dB时，信号发生器内阻比负载值要小。但衰减放在10dB以后的各挡时，内阻与面板上负载匹配旋钮指示的阻抗值相符，可做到负载与信号发生器内阻匹配。
②保护电路。刚开机时，过载指示灯亮，经5～6s后熄灭，表示功率级进人工作状态。当输出衰减旋钮开得过大或负载阻抗值过小时，过载指示灯亮，表示过载。此时应减小输出幅度，指示灯过几秒钟后熄灭，自动恢复正常工作。若减小输出幅度后仍过载，则灯闪亮。在高频端，有时因信号幅度过大，指示灯会一直亮，此时应减小信号幅度或减轻负载，使其恢复正常。当保护指示不正常时，需要关机进行检修，以免烧坏功率管。当不使用功率级时，应把功率开关按键复位，以免功率保护电路的动作影响电压级输出。
③对称输出。功率级输出可以不接地，当需要这样使用时，只要将功率输出端与接地端的连接片取下即可。
④功率输出。功率级在10Hz～700kHz（5kΩ负载时在10～200Hz）范围的输出，符合技术条件的规定。在5～10Hz、700kHz～1MHz（或5kΩ负载在200kHz～1MHz）范围仍有输出，但输出功率减小。功率级输出频率在5Hz以下时，不能输出信号。
⑤电压表的使用。当用作外测仪表时，需将电压测量开关拨向外，此时根据被测量电压选择电压表的量程，测量信号从输人电缆上输人。当电压测量开关拨向内时，电压表接在电压输出级细调电位器之后，量程为5V挡。当功率输出衰减旋钮挡位改变时，电压表指示不变，而实际输出电压在改变。这时的实际输出电压值U＝电压表指示值U1/电压衰减倍数。此电压表与地无关，因此可测量不接地的输出电压。
