如图是采用LT3710构成的稳压电源电路，这是一种直流/直流变换器，输入直流电压为36～72V，输出一路Uo1为2.5V/10A，另一路Uo2，为3.3V/10A。电路中初级采用LT3781，用片内MOS场效应管构成两个电流开关正向变换器，在次级同步整流LTC1698为主输出3.3V提供电压反馈，并对MOS场效应管的栅极进行驱动。LT3710构成的电路使输出电压稳定为2.5V，对于2.5V输出电压其负载调整率优于0.2%，输入电压为48V，而满载时，对于两路输出的变换效率约为87%。
LT37l0是一种高效率次级同步稳压电路控制器，它可以精确控制彼此隔离的多路输出电源的输出电压，可用作驱动单端或双端的隔离开关，例如正向、推挽、半桥和全桥变换器。

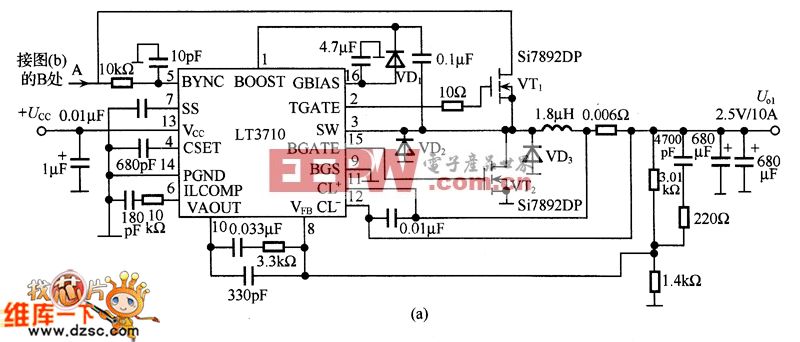

如图 采用LT3710构成的稳压电源电路
