　　本例介绍的小型燃油发电机组自动控制器，能在市电停电后自动起动发电机组进行发电，当市电恢复供电后，又能使发电机组停机自动转为市电供电。该装置可用于对1.5kW以下小型汽油发电机组的自动发电机控制。
　　电路工作原理

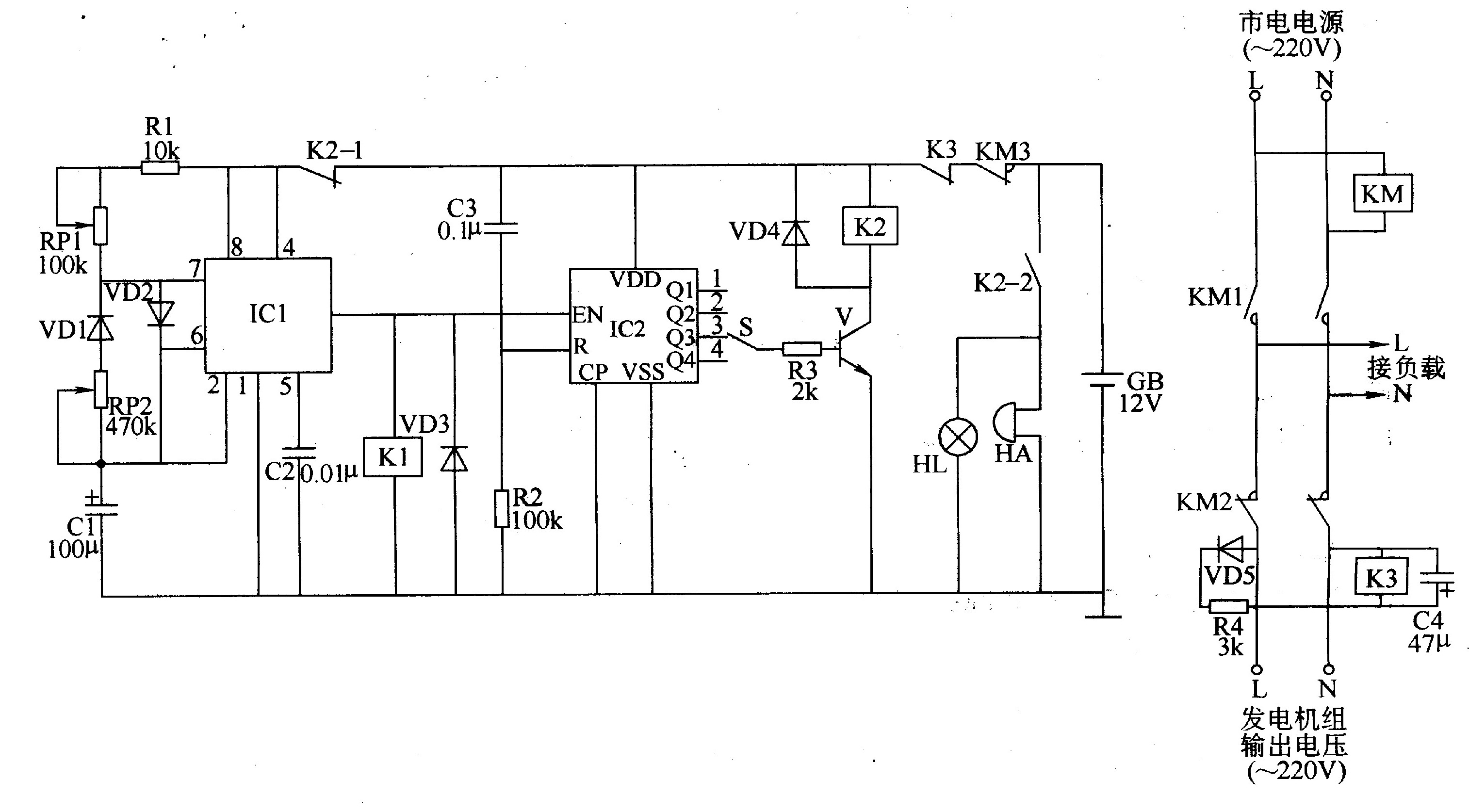

　　该小型燃油发电机组自动控制器电路由起动脉冲发生器控制电路、计数器控制电路、声光报警电路和供电切换电路组成，如图5-161所示。

　　起动脉冲发生器控制电路由时基集成电路ICl、电阻器Rl、电位器RPl、RP2、电容器Cl、C2、二极管VDl-VD3和起动继电器Kl组成。
　　计数器控制电路由计数器集成电路IC2、电容器C3、K3的常闭触头、KM的常闭触头KM3、电阻器R2、R3、二极管VD4、晶体管V和继电器K2等组成。
　　声光报警电路由指示灯HL、电铃HA和K2的常闭触头K2-2组成。
　　供电切换电路由交流接触器KM、继电器K3、电阻器R4、二极管VD5和电容器C4组成。
　　在市电供电正常时，KM吸合，其常开触头KMl接通，常闭触头KM2和KM3被断开，该发电机组自动控制器步不工作，Kl-K3均处于释放状态。
　　当市电停电时，KM释放，使KMl触头断开，KM2和KM3触头接通，ICl通电工作，其
3脚输出占空比可调的起动脉冲。当起动脉冲为高电平时Kl吸合，其常开触头接通，汽油发电机组上起动电动机的工作电源，开始起动汽油发电机组。
　　当起动脉冲为低电平时，Kl释放，IC2开始对起动脉冲进行计数。
　　若此时汽油发电机组已起动运行，则K3通电吸合，其常闭触头释放，使ICl和IC2断电，Kl和K2释放，由该发电机组为负载供电。若汽油发电机组未起动成功，则Kl在ICl的3脚输出第二个起动脉冲时又吸合……，若汽油发电机组连续起动4次仍未成功，则IC2的Q3端输出高电平，使V导通，K2吸合，其常闭触头K2该文章讲述了工控技术小型燃油发电机组自动控制器的电路原理和应用 -1断开，使ICl和Kl停止工作;同时其常开触头灼-2接通，使HA和HL工作，发出声、光报警信

号。
　　将S置于"2"位置时，发电机组能连续起动两次，将S置于"4"位置时，发电机组能连续起动8次。
　　元器件选择Rl-R3选用1/4W或l/2W金属膜电阻器;R4选用2W金属膜电阻器。
　　RPl和RP2均选用优质膜式可变电阻器。
　　Cl选用耐压值为16V多氯电解电容器，C2和C3均选用独石电容器;C4选用耐压值为5OV的铝电解电容器。
　　VDl和VD2选用2CKlO或1N4148型硅开关二极管;VD3-VD5选用1N4004或1N4007型硅整流二极管。
　　V选用3DCl2B或S8050、3DG8050型硅NPN晶体管。
　　lCl选用NE555或FX555、5G1555型时基集成电路;IC2选用C180型二-十进制同步加法计数器集成电路。
　　Kl选用JQX-lOF型l2V直流继电器;K2和K3均选用JRX-l3F型l2V直流继电器。
　　KM选用CJl9O或CJl2型220V交流继电器，其触头电流负荷应根据负载的功率选用。
　　HA选用I2V直流电铃。
　　HL选用l2V、O.l5A的电源指示灯。
　　S选用单极四位转换开关。
　　电路调试
　　电路安装完毕后，先调整RPl，使Kl吸合时司为6s。再调整RP2，使Kl的释放时间为30s。
