稳压电源

作者：   发布日期：2016-03-09 17:41   信息来源：http://www.lp1995.com

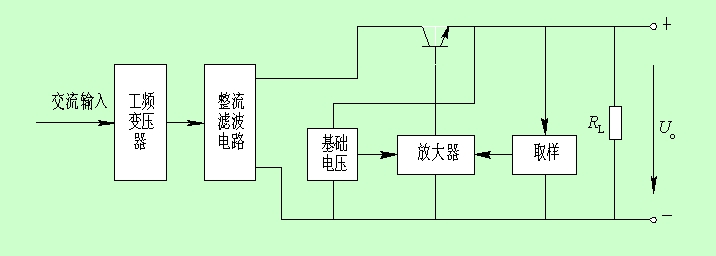

     1稳压电源工作原理 　　它的基本工作原理为：工频交流电源经过变压器降压、 整流、滤波后成为一稳定的直流电。图中其余部分是起电压调节，实现稳压作用的控制部分。电源接上负载后，通过采样电路获得输出电压，将此输出电压与基准电压进行比较。如果输出电压小于基准电压，则将误差值经过放大电路放大后送入调节器的输入端，通过调节器调节使输出电压增加，直到与基准值相等；如果输出电压大于基准电压，则通过调节器使输出减小。2稳压电源的分类及特性

　　一、　交流稳压电源：

　　1、自耦调整型稳压电源

　　优点：结构简单，造价低， 输出波形失真小。

　　缺点：容易烧毁，电压调整速度慢。

　　2、改变抽头型

　　优点：电路简单，稳压范围宽，价格低。

　　缺点： 稳压精度低，工作寿命短。

　　3、大功率补偿型

　　优点：抗干扰性能好，稳压精度高、响应快电路简单。

　　缺点：输入电流失真度大，源功率因数较低；输出电压对输入电压有相移。

　　4、参数调整型

　　优点：结构简单，可靠性高，抗干扰能力强。

　　缺点：能耗大、噪声大、 笨重、造价高。

　　5、开关型稳压电源

　　优点：稳压性好，控制功能强。

　　缺点： 电路复杂，价格较高。

　　二、直流稳压电源

　　1、化学电源

　　优点：小巧，灵活。

　　缺点：供电能力不足，污染环境。

　　2、线性电源

　　优点：稳定性高，纹波小，可靠性高。

　　缺点： 体积功耗大，转换效率低。

　　3、开关型电源

　　AC/DC 电源

　　优点：体积小，重量轻，稳定可靠。

　　缺点：纹波较大。

　　4、DC/DC 电源

　　5、通信电源

　　6、电台电源

　　7、模块电源

　　8、特种电源

3稳压电源的维护

　　1．电源使用一段时间后，应对指示电路进行核准，校准方法可通过外接电压表与电流表与机上指示仪表进行比较进而调整几；（分别为电压及电流指示校准），进行核准。但应注意由于机箱为钢板结构，故盖上箱盖后会引起读数的少量改变，可先观察一下范围后，在开机调整时留出余量来进行校正即可。

　　2．应经常检查电源线接线是石松动，内部是否新裂。

　　3．检查接线柱是否松动，机箱内外螺钉是否牢固。

　　4．清洁机箱面板及机箱盖时，严禁使用有机溶剂或去污剂进行除垢，应使用中性皂波用软质抹布进行清洗后，擦干即可。

　　5．仪器应保持清洁垂直安放。

　　6．仪器使用过程中如出现故障：

　　a无输出电压：检查电源开关是否接通，保险丝是否完好，检查电路中有无短路现象。

　　b输出电压太高：检查调整管是否击穿。

　　C输出电压不稳：检查一下基准电压是否稳定。

　　d输出电流不够：检查调整营是否烧毁开路，负载是否太重。
