具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块LM723，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。配合大功率调整管，可输出0～20连续可调的稳定电压，最大输出电流可达2A，并且具有过流保护功能，可作为手机、BP机的维修电源，也可用于蓄电池充电。

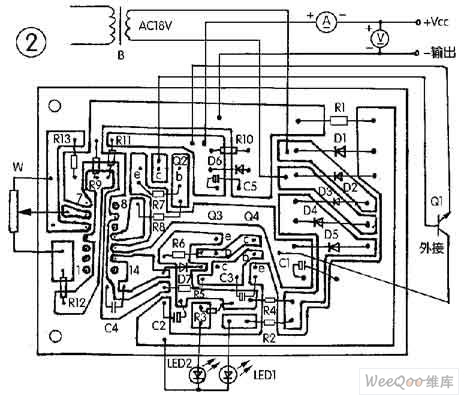

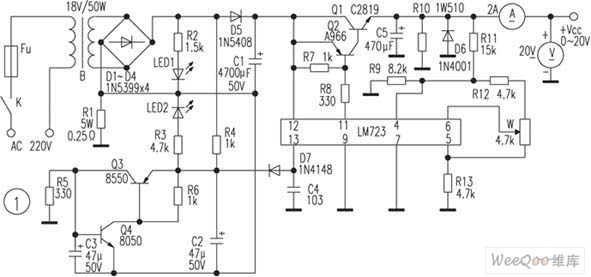

电路见图1，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器W可使输出电压在0～20范围内调节。当输出端出现过流或短路时，R1两端的压降大于0.6V，Q3、Q4导通，此时绿灯熄灭，D7导通，LM723的紒紞矠脚电压下降接近0V，内部检测电路动作，紒紜矠脚输出高电压23V，使Q1、Q2截止，因此无电压输出，起到保护作用。只有关机后重新开机才有输出。为保证调整管Q1输出额定电流时不被烧坏，应加装足够大的散热片。整个电源可用塑料盒作机壳，前面板装电流表、电压表、开关、调节电位器。输出接线端子以及红绿色发光二极管。本电路只要元件良好，无需调试即可正常工作。其中Q1最好采用进口的C2819、2N3395等大功率管，IC可用LM723、MC1723等。印刷电路见图。
