本例介绍的开关直流稳压电源电路，采用TWH8778型电子开关集成电路，具有电路简单、容易制作、工作效率高等特点，其输出电压为+l2V，输出电流为lA。
电路工作原理

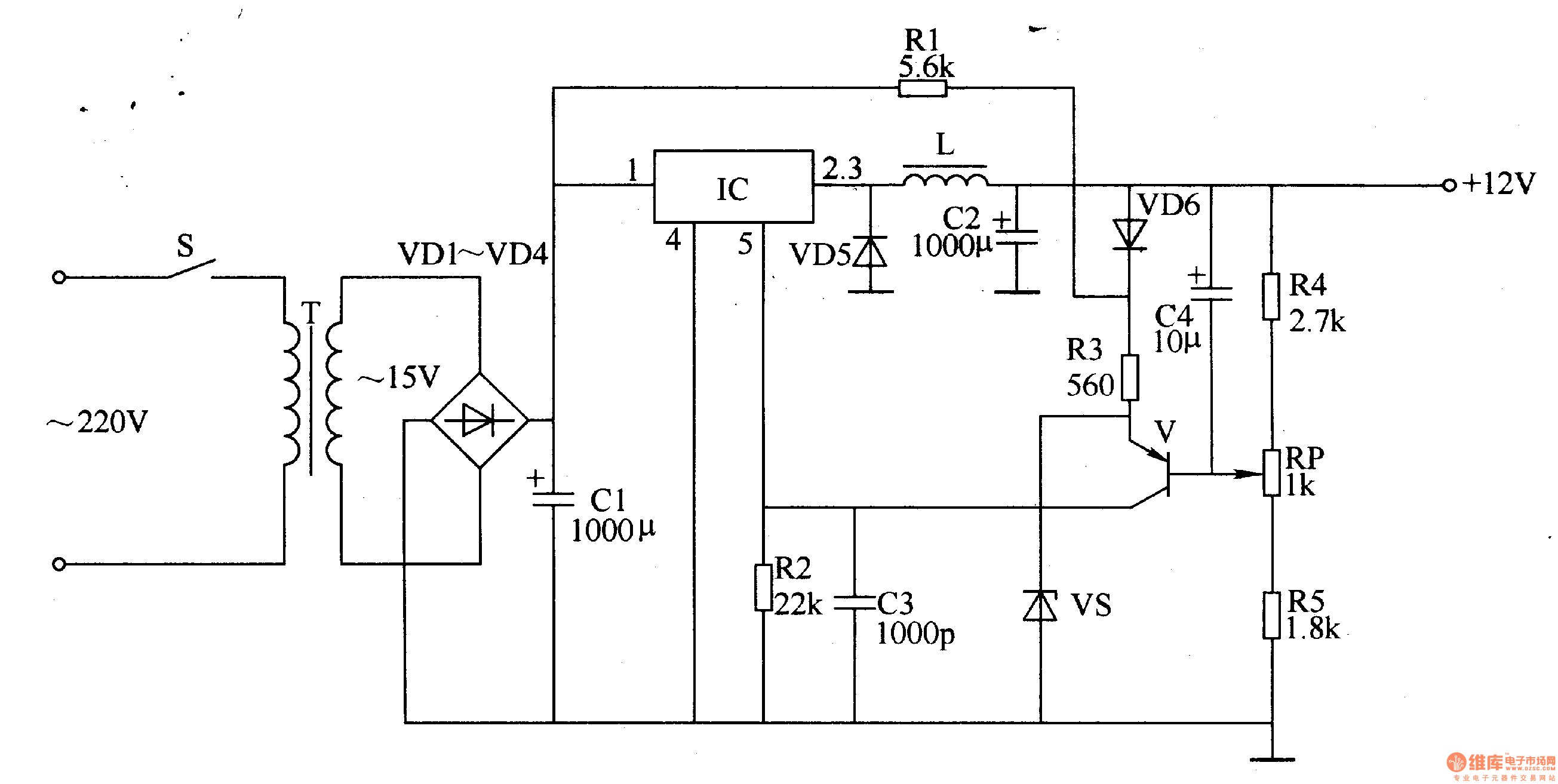

核开关稳压电源电路由输人变换电路、开关输出电路和自动稳压电路组成，如图5-39所示。
输入变换电路由电源开关S、电源变压器T、整流二极管VDl-VD4和滤波电容器Cl组成。
开关输出电路由电子开关集成电路IC、电阻器Rl、R2、二极管VD5、电感器L、电容器C2、C3组成。
自动稳压电路由电阻器R3-R5、电位器RP、晶体管V、二极管VD6、电容器C4和稳压二极管VS组成。
接通S，交流220V电压经T降压、VDl-VD4整流及Cl滤波后，一路直接加至IC的l脚;另一路经Rl和昭加至V的发射极，使V饱和导通，其集电极输出1·6V以上的控制电压。该电压加至IC的5脚 (控制端)，使L内部的电子开关导通。
lC内部的电子开关导通后，其2、3脚 (输出端)有电压输出。随着L中电流的不断增加，输出电压迅速上升，一方面为负载供电，另一方面为C4充电。
当输出电压超过6V时，VS击穿导通，流过R3的电流开始增加。由于R3两端的电压降增大，使V的基极电流开始下降，当输出电压达到l2V时，V由导通状态变为放大状态。当输出电压超过l2V时，V发射结 (b ,e极之间)的电压降低，使集电极的输出电压下降至1·6V以下，IC内部的电子开关截止。由于和C2的储能作用，
在IC截止后，L中电流不能突变，在L两端产生极性相反的电压，使续流二极管VD5导通，维持对负载供电。随着L中电流的不断减小及C2放电电流的不断增大，输出电压开始下降。当输出电压降至l2V时，V集电极的输出电压又升至1·6V以上，IC内部的电子开关又再次导通。如此周而复始，使IC处于开关振荡状态，输出电压稳定为+l2V。
元器件选择
Rl选用1/2W金属膜电阻器;R2-R5均选用1/4W金属膜电阻器。
Rp选用膜式可变电阻器。
Cl选用耐压值为25V的铝电解电容器;C2和C4均选用耐压值为l6V的铝电解电容器;
C3选用高频瓷介电容器。
VDl-VD5选用1N4004或1N4007型硅整流二极管;VD6选用1N4148型硅开关二极管或2CPlO型硅普通二极管。
VS选用2CWl3或2CW54(6V、0·4W)的硅稳压二极管。
V选用C8550或"3CG8550、3CG2l型硅PNP晶体管。
L用φ0，64-φ0·72mm的漆包线在 "I"形磁心上绕45匝，使电感量约1·26mH即可。
T选用10-2OW、二次电压为l5V的电源变压器。
IC选用们WH8778型电子开关集成电路。
S选用250V、触头电流负荷为SA的电源开关。
