本例介绍的高压百流稳压电源电路，采用悬浮式调压方式，其输出电压为1000V，输出电流为1OOmA，可供需要高压供电的仪器、仪表使用。
电路工作原理

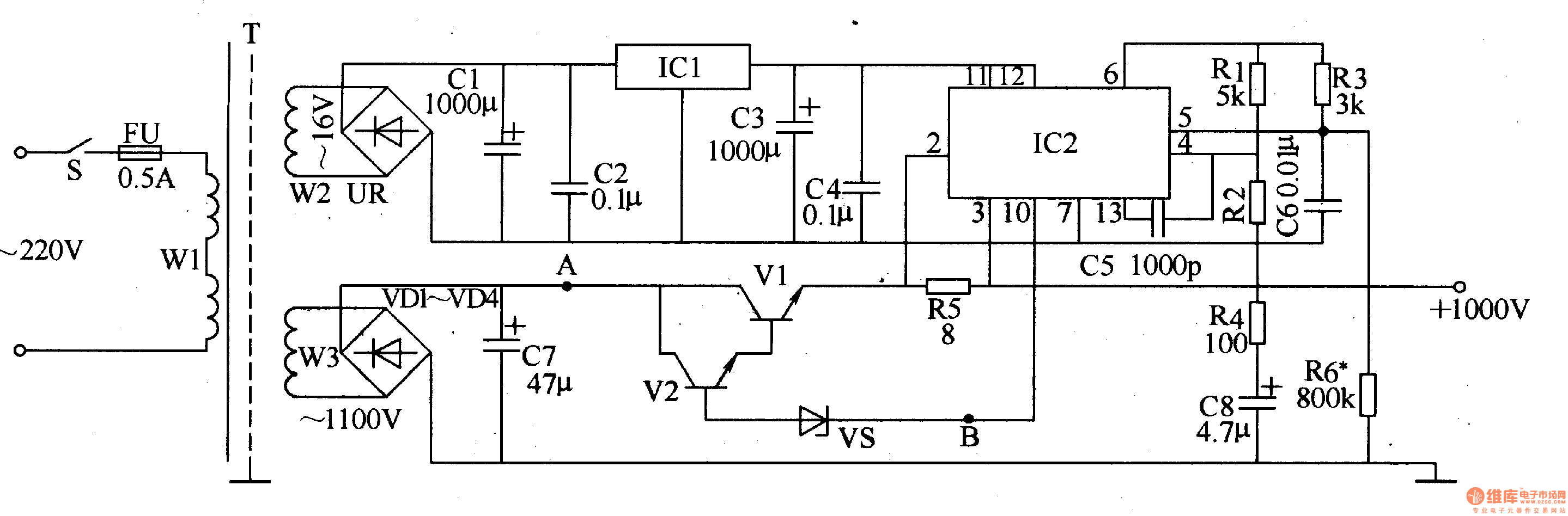

该高压直流稳压电源电路由输人变换电路和稳压输出电路组成，如图5-36所示。
输人变换电路由电源开关S、熔断器FU电源变压器T和整流桥堆UR、整流二极管VDl-VD4组成。
稳压输出电路由稳压集成电路Ic1,IC2晶体管Vl、V2、稳压二极管VS、电容器Cl-C8和电阻器Rl-R6组成。
接通S，交流220V电压经T变压后，在其W2和W3绕组上分别产生交流16V电压和交流11OOV电压。W2绕组上的交流16V电压经UR整流、Cl滤波及ICl稳压后，加至IC2的11脚和12脚，作为IC2的基准电压;W3绕组上的交流11OOV电压经VDl-VD4整流、C7滤波、Vl和V2'调整及VS和lC2等稳压后，产生10OOV稳定的直流电压。
IC2内含起动电路、恒流源、基准电压源、差分放大器、调制电路和保护电路等。当负载出现短路时，R5两端电压降将增大，使IC2内部的保护电路动作，Vl和V2截止，输出电压消失，从而保护了稳压电源电路和负载电路。
元器件选择
Rl-R3均选用1/4W金属膜电阻器;R4选用lW金属膜电阻器;R5选用2W的线绕电阻器或金属膜电阻器;R6选用8W的线绕电阻器。
Cl和C3均选用耐压值为25V的铝电解电容器;C2、C4和C6均选用独石电容器;C5选用高频瓷介电容器;C7和C8均选用耐压值为1500-2000V的高压铝电解电容器。
VDl-VD4选用8只1N4007型硅整流二极管，每两只串联后再桥式连接。
UR选用5OV、IA的整流桥堆。
VS选用2CWl3或2CW54、1N5233等型号的硅稳压二极管。
Vl和V2选用BUTllA或2SDl403、2SD820等型号的硅NPN型高反压大功率晶体管。
lCl选用LM7812型三端稳压集成电路;IC2选用LM723通用型稳压集成电路。
T用l5-2OW变压器的铁心和高强度漆包线制作，Wl与W2绕组的匝数比为1:0·7，Wl与V3绕组的匝数比为1:5。
