电源电路电路图：数控直流稳压电源 十三

作者：   发布日期：2016-03-08 23:34   信息来源：http://www.lp1995.com

　　本例介绍的数控直流稳压电源电路，具有数码显示功能，它采用触摸控制方式，有3V、5V、6V、9V、l2V、l5V、l8V和24V共8组电压输出，输出电流为1·5A(3V电压时输出电流为270mA)。
　　电路工作原理

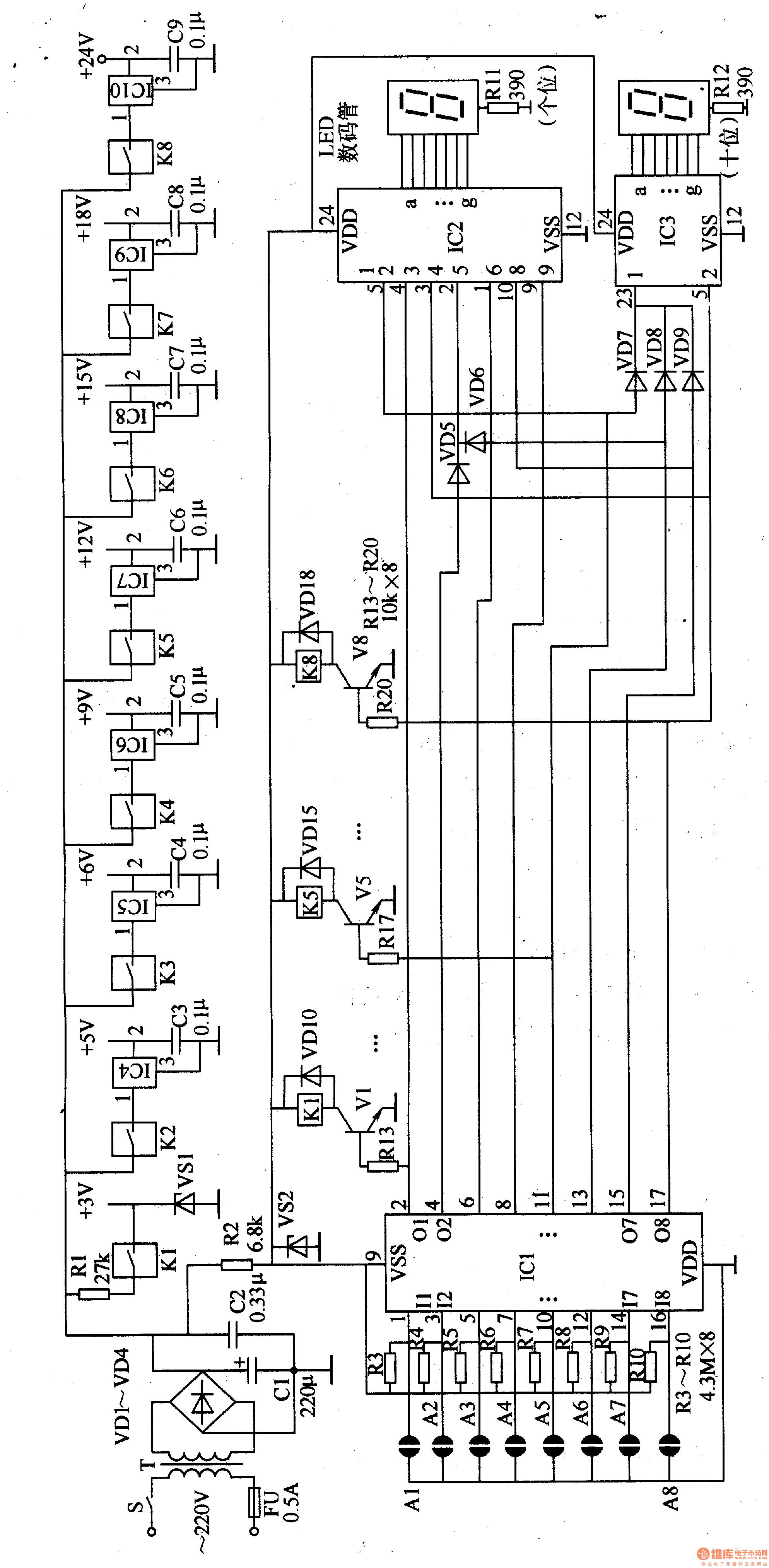

　　该数控直流稳压电源电路由输人电源变换电路、触摸控制电路、稳压输出电路和LED数码显示电路组成，如图5-32所示。

　　输人电源变换电路由电源开关S、熔断器FU、电源变压器T、整流二极管VDl-VD4、滤波电容器Cl、C2组成。
　　触摸控制电路由触摸电极Al-A8、电阻器R2-肥O、PMOS电子开关集成电路lCl、晶体管Vl-V8、二极管VDlO-VDl8和稳压二极管VS2组成。限于篇幅，电路中R14-Rl6、R18、Rlg、V2-V4、V6、V7、VDll-VDl4、VDl6、VDl7、K2-灶、K6、K7均未画出。
　　稳压输出电路由稳压二极管VSl、三端稳压集成电路I叫-ICIO、电阻器Rl、电容器C3-Cg和继电器Kl-K8的常开触头组成。
　　LED数码显示电路由LED数码管、显示驱动集成电路IC2、1C3、二极管VD5-VDg和电阻器Rll、Rl2组成。
　　交流220V电压经T降压、VDl-VD4整流、Cl和C2滤波后，产生+30V脉动直流电压，一路作为稳压输出电路的输人电路;另一路经R2限流及VS2稳压后，为ICl-IC3和Kl-K8提供+l2V工作电压。
　　当用手触摸Al-A8中某一电极片时，与该电极片相接的输入端变为低电平，与该输入端相对应的输出端将变为高电平。

　　例如触摸Al时，IC1的1脚 (11输人瑞)变为低电平，2脚 (01输出端)变为高电平，使Vl导通,Kl吸合，其常开触头接通，+30V电压经Rl限流、VSl稳压后产生+3V输出电压;同时，ICl第2脚输出的高电平经IC2内电路译码处理后，驱动个位LED数码管显示数字"3"。指示输出电压为3V。
　　触摸AS时，IC1的10脚 (15端)变为低电平，11脚 (05端)输出高电平，使VS导通，K5吸合，其常开触头接通，+30V电压经lC7稳压后输出+l2V电压;同时ICl第l1脚输出的高电平经IC2和1C3译码处理后，驱动LED数码管显示数字 "12"，指示输出电压为l2V。
　　元器件选择
　　Rl和R2均选用1/2W金属膜电阻器;R3-R2O选用1/4W金属膜电阻器或碳膜电阻器。
　　Cl选用耐压值为5OV的铝电解电容器;C2-C9选用独石电容器或涤纶电容器。
　　VDl-VD4均选用lN5401型硅整流二极管;VDlO-VDl8均选用1N4007型硅整流二极管;VD5-VD9均选用1N4148型硅开关二极管。
　　VSl和VSZ选用1/4W或I/2W的硅稳压二极管，VSl选用ZCWl01或1N4619、1N4372等型号，VSZ选用ZCW60或1N5242、1N963、1N4106等型号。
　　Vl-V8选用S805O或C8050、3DG8050型硅NPN晶体管。
　　ICl选用5G673型电子开关集成电路;lC2和1C3均选用CH208型彩色电视机频道指示专用LED数码管驱动集成电路;IC4-IClO均选用三端稳压集成电路，IC4的型号为LM7805，IC5的型号为LM7806，1C6的型号为LM7809，1C7的型号为LM7812，1C8的型号为LM7815，IC９的型号为LM7818，lClO的型号为LM7824。
　　Kl-K8均选用小型l2V百流继电器。
　　T选用10-l5W、二次电压为30V或双l5V的电源变压器。
　　LED数码管选用共阴型LED数码管。
　　Al-A8可使用磷铜片、易拉罐铝片或敷铜板制作。
　　S选用250V、5A的按键自锁式开关或按钮开关。
