本例介绍的数控直流稳压电源电路，采用轻触按钮和数字集成电路来控制稳压电路的输出低电压，其输出电压范围为1.5-30V，采用20档可逆换档步迸式控制 (步迸值为1?5V)，低电压档为1.5-15V(0-9档)，高电压档为16.5-30V(10一19档)，输出电压的档位采用LED数码显示。
电路工作原理

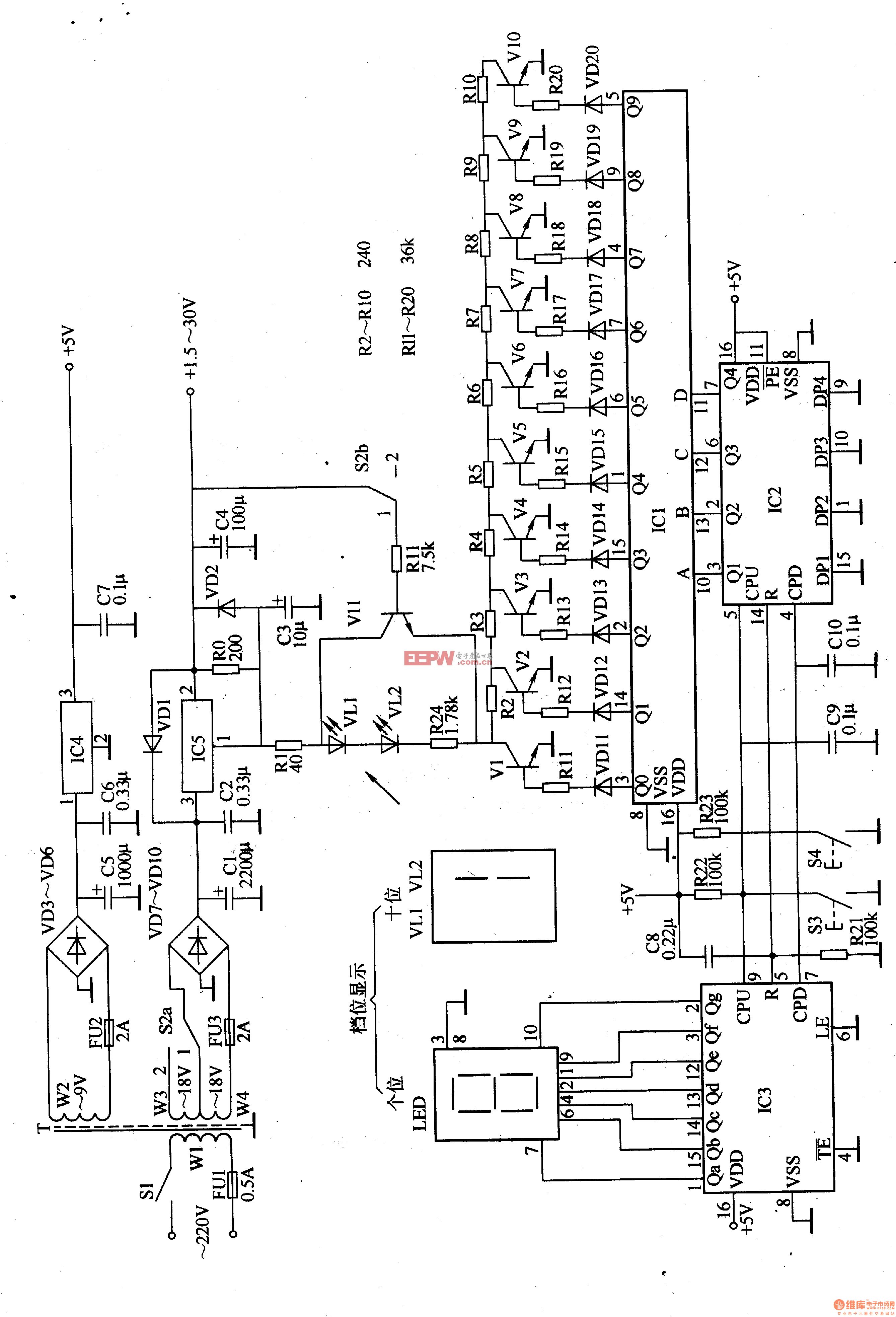

该数控直流稳压电源电路由稳压电路、控制电路和档位显示电路组成，如图5-25所示。
稳压电路由电源开关Sl、档位选择开关S2a、熔三下四断器FUl-FU3、电源T、整流二极管VDl。VDlO、电容器Cl-C7、稳压集成电路IC4、1C5和电阻器RO等组成。
控制电路由控制按钮S3、S4、电阻器Rl-R24、电容器C8-ClO、计数器IC2和高电压/低电压选择开关S2b等组成。
显示电蹿由LED数码显示器、发光二极管VLl、VU和显示驱动集成电路IC3组成。
接通Sl，交流220V电压经T降压后，在T的绕组W2上产生交流gV电压，在绕组W3和W4上分别产生交流l8V电压。绕组W2上的交流9V电压经VD3-VD6整流、C5和C6滤 波及IC4稳压后，产生+5V电压，作为ICl-IC3的工作电源。
将S2置于"1"位置 (低电压档)时，绕组W4上的交流18V电压经VD7-VDlO整流、Cl滤波及IC5等稳压后，产生+1.5-+15V输出电压;将S2置于 "2"位置 (高电压档)时，W3、W4绕组的交流电压相加为36V后，经VD7-VDlO整流、Cl滤波及IC5等稳压后，产生+16.5-+30V输出电压。
ICl。IC3通电复位后，ICl的QO端输出高电平，使Vl导通，若此时S2置于 "2"位置，则IC5的输出电压为+1.5V，Vll导通，VLl和VL2不发光，LED数码显示器显示数字"0"，指示电压档位为"0"档;若S2置于"2"位置，则IC5的输出电压为+16.5V，Vll截止，VLl和V愧点亮，组成数字 "1"，与LED数码显示器组合后显示数字 "10"，指示电压
档位为"10"档 (每档输出电压值等于档位数加1后再乘以1.5V)。
S3为电压上升按钮 (步迸按钮)，S4为电压下降按钮 (步退按钮)。当按一下S3或S4时，IC2、1C3的CPU端或CPD端将产生一个控制脉冲，该控制脉冲经IC2计数编码及ICl、IC3译码处理后，通过控制Vl-VlO的工作状态来控制输出电压的高低，通过LED指示出电压档位的高低。连续按动S3时，ICl的QO-Qg端将依次轮流输出高电平，使Vl-VlO中相
应的晶体管饱和导通，输出电压档位从0-9档或10-19档逐档递增变化。当连续按动s4时，变化次序与按动S3时相反。
元器件选择
RO、Rl-RlO和R24均选用1/2W精密金属膜电阻器;Rll-R23选用1/4W金属膜电阻器或碳膜电阻器。
Cl、C3和C4均选用耐压值为5OV的铝电解电容器;C2、C6-ClO均选用独石电容器;C5选用耐压值为l6V的铝电解电容器。
VDl选用lN4001或1N4007型硅整流二极管;VDZ-VDl0选用1N5404或1N5408型硅整流二极管;VDll-VD2O均选用1N4148型硅开关二极管。
VLI和VL2均选用与LED数码显示器发光颜色相同、尺寸相近的扁方形 (2mmx5mm)发光二极管;LED数码显示器选用7位共阴数码管。
Vl-Vll选用S9013或S8050型硅NPN晶体管，Vl-VlO的饱和压降应为0.4V，电流放大倍数大于或等于100。
ICl选用CD4028或MCl4028、C271型BCD十进制译码器集成电路;IC2选用CD40192或Cl51型二一十进制同步可逆计数器集成电路;IC3选用CD40110型显示驱动集成电路;I叫选用LM7805型三端稳压集成电路;IC5选用LM317型三端可调稳压集成电路。
S1选用250V、触头电流负荷为5A的电源开关;S2选用双极双位转换开关;53和54均选用微型动合按钮。
T选用2OW、二次电压为一组9V和两组18V的电源变压器。
电路调试
电路安装完毕后，先用一只300-510Ω的电位器代替RO，将S2置于 "1"位置，调整该电位器的阻值，使0-9档中各档电压值依次分别为1?5V、3V、4?5V、6V、7?5V、gV、I0?5V、l2V、13?5V、l5V，再将电位器换成阻值合适的固定电阻器。
用一只4?7Ω电位器代替R24，将S2置于"2"位置，调整该电位器的阻值，使10-19档中各档电压值依次分别为16?5V、l8V、19?5V、Z1V、22?5V、Z4V、25?5V、Z7V、28?5V、
30V，再将电位器换成阻值合适的固定电阻器。
