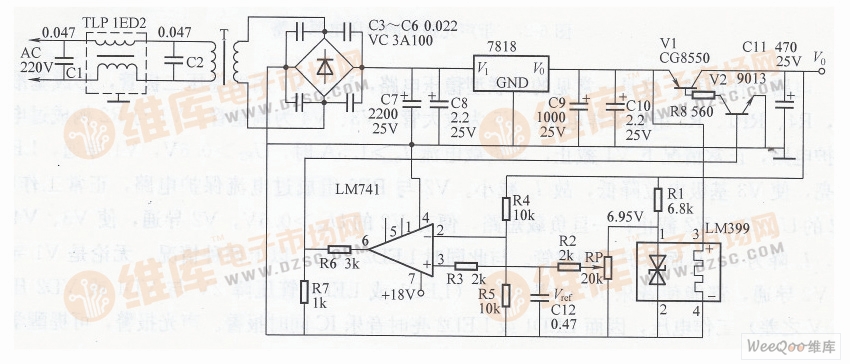

高精度直流稳压电源电路前级采用预稳压、后级采用负反馈自适应调压方案，并选用隐埋齐纳式高精度基准电压源LM399组成。其电路如图所示。
高精度直流稳压电源电路
电路工作原理：C1和C2与电源滤波器TLP组成TI型低通电源滤波电路，以消除工频干扰。前级预稳压采用三端稳压器7818，在7818的输人和输出端分别接两个大电解电容C7、C9，以得到纹波很小的直流电压，同时也接两个小容量的钽电解电容C8、C10，以改善负载瞬态响应并抑制器件本身因外电路引发的高频自激。后级稳压包括由LM399组成的精密电压源、通用运算放大器LM741组成的误差电压放大器、以及晶体管V1、V2组成的放大缓冲调压电路。LM399的温度稳定器由＋18V电源供电，稳压时提供的基准电压为6.95V，动态内阻0.5Ω，噪声电压小于0.7μV，温度系数为0．000 000 3／℃，长期工作稳定性在20PPM／千小时。从电路图上可以看出，LM741被接成一个带负反馈的高增益直流差分放大器电路。R4和R5组成电压采样回路，采样信号VG送到LM741的反向输人端，与同相输人端的基准电压信号VREF相比较，产生的误差控制信号由其第6脚输出，经晶体管V2缓冲放大，驱动调整管V1，动态改变V1的管压降，从而获得稳定的电压输出。
RP为WXDJ型精密线绕电位器，旋动RP中心抽头的位置，可连续调节稳压电源的输出电压。在图中的参数下，输出电压范围为1.0～15V，输出电流小于等于500mA。当外电路电压在156～260V的变化条件下，用51／2位数字万用表测量仅1LSB的变化，纹波电压小于0.2mV。
