本例介绍的数控直流稳压电源电路，采用轻触按钮和数字集成电路进行控制，其输出电压范围为1?5-37V，分为低电压 (1?5-15V)和高电压 (16?5-37V)两档，可分别以1?5V为步迸电压任意可逆选择不同的输出电压。
电路工作原理

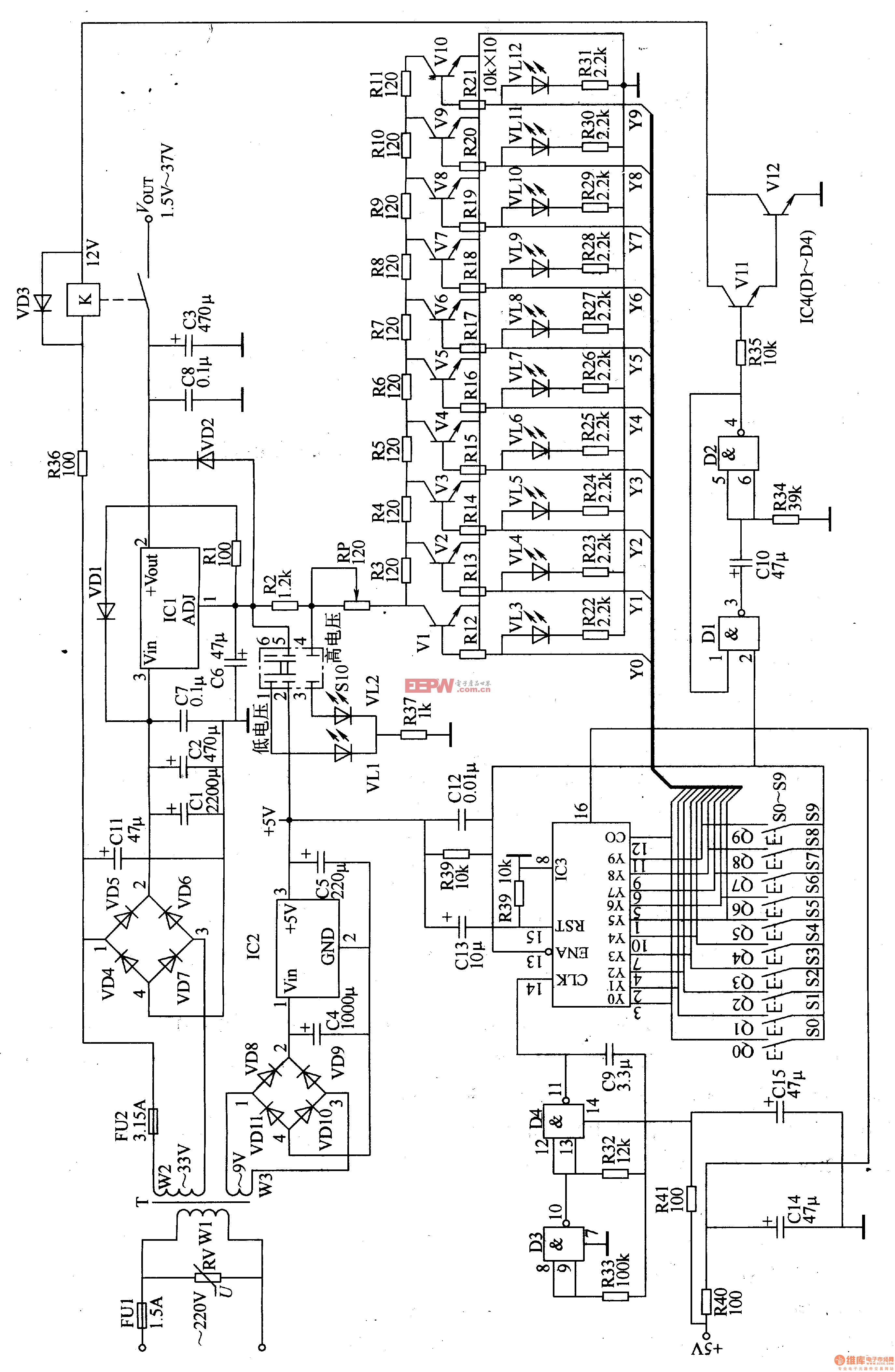

该数控直流稳压电源电路由电源输人变换电路、+5V稳压电路、稳压输出电路、工作状态指示电路和控制电路组成，如图5-21所示。
电源输人变换电路由熔断器FUl、FU2、压敏电阻器RV、电源T和整流二极管VD4-VDll组成。
+5V稳压电路由滤波电容器C4、C5和三端稳压集成电路IC2组成。
稳压输出电路由滤波电容器Cl-C3、C7、C8、二极管VDl、VD2、电阻器Rl、R2、电位器RP和三端稳压集成电路lCl组成。
控制电路由计数分配器集成电路IC3、四与非门集成电路IC4(Dl-D4)、控制按钮SO-S9、晶体管Vl-Vl2、电阻器R3-R2l、R32-R36、R38-Ml、电容器C9-Cl5、二极管VD3、高电压/低电压选择开关SlO和K组成。
工作状态指示电路由电阻器R22-R3l、R37和发光二极管VLl-VLl2组成"
交流220V电压经T降压后，在T的绕组W2、W3上分别产生交流33V电压和交流9V电压。
交流33V电压一路经VD4-VD7整流、Cl、C2、C7滤波及ICl稳压后输出;另一路经VD4、VD7整流及Cll滤波后，经R36供给继电器K。
交流9V电压经VD8-VDll整流、C4滤波及lC2稳压后，为IC3、1C4提供+5V工作电压。IC3通电复位，其YO端输出高电平，Vl导通，VL3点亮，ICl的输出电压为1?5V(S10，置于低电压档)。
由IC4内部D、D4和电阻器R32、R33、电容器C9组成的时钟发生器通电工作后，为IC3的14脚提供计数时钟脉冲。IC3复位后，当按动S1-S9中某按钮时，IC3开始计数，其YO-Y9端依次轮流输出高电平。
例如按下S5时，IC3的Y5端输出的低电平经S5加至13脚，IC3开始计数，YO-Y9端依次输出高电平;同时，Vll和Vl2截止，K释放。当IC3的Y5端输出高电平时，V6导通，VL8点亮，lCl第2脚的输出电压变为gV。在Y5端输出高电平的同时，IC3因13脚变为高电平而停止计数，Y5端维持输出高电平。IC4内部的D2输出高电平，便Vll、Vl2导通，K吸合，gV电压经K的常开触头供给负载电路。
将S10置于"高电压"位置时，其2端与3端、4端与5端接通，输出电压范围变为16?5-37V，即按下50时，输出电压为16?5V;按下59时输出电压为37V。
元器件选择
Rl-Rll均选用1/2W精密金属膜电阻器，Rl2-R41均选用1/4W碳膜电阻器。
RP选用优质合成膜可变电阻器。
RV选用470型压敏电阻器。
Cl-C3和ClI均选用耐压值为5OV的铝电解电容器;叫-C6、ClO、C13-Cl5均选用
耐压值为16V的铝电解电容器;C7-C9相Cl2均选用独石电容器。
VDl-VD3、VD8-VDll选用1N4004或1N4007型硅整流二极管;VD4-VD7均选用
lN5401型硅整流二极管 (两只并联后桥接使用)。
VLl-VLl2均选用φ3mm的高亮度发光二极管。
Vl-V1O和V12选用C8050或58050、3DG8050型硅NPN晶体管;V11选用S9014或
3DG9014、2SC9014型硅NPN晶体管。
ICl选用LM317型三端可调稳压集成电路;IC2选用LM7805型三端稳压集成电路;IC3
选用CD4017型十进制计数/脉冲分配器集成电路;IC4选用CD401l或CC401l、MCl401l型
四与非门集成电路。
S0-S9均选用微型动合按钮;S10选用双极双位自锁式按键开关或拨动开关。
K选用4098或2012LM型I2V直流继电器。
