济南能华介绍基于分立元件设计的电池自动恒流充电电路技术

作者:www.nenghua.com.cn   发布日期:2014-10-12 22:28   信息来源:http://www.lp1995.com

本文在此介绍一种基于分立元件构成的电池自动恒流充电电路,重点阐述了电路的组成、结构特点、工作原理及电路的调节。随着数码行业的爆破性增长,市场上出现了越来越多的高科技数码产品,这些都离不开充电电池,尤其是镍氢充电电池是目前大容量电池的主要品种,已在通讯、交通、电力等部门得到广泛的应用,同时它也是其它智能仪表中最为常用的备用电池,而电池又离不开充电器.

  1 电路总体设计思路

  简易电池自动恒流充电电路的总体框图如图1所示。它是由变压器整流电路、恒流产生电路、自动断电电路、显示电路和电源电路5部分构成。

取稳压管电压为5 V,R1为51 Ω,此时IC≈1OO mA,作为电路的充电电流。

基于分立元件设计的电池自动恒流充电电路技术

  1.3 自动充电检测电路和指示电路的设计

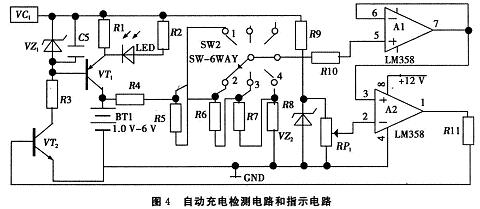

  如图4电路所示,自动断电电路是由三极管VT2、电压跟随器A1、电压比较器A2电阻R4、R5、R6、R7、R8、R11和可变电阻RP1构成。当充电开始时,电压比较器输出高电平,VT2导通,VT1也导通,指示灯发光二极管亮,给电池充电。可以先设定转换开关为1时给一节电池充电,转换开关为2时给二节电池充电,依次类推,实现对1-4节电池充电。当电充满时,电压比较器输出低电平,VT2截止,VT1不导通,发光二极管熄灭,充电完毕。

基于分立元件设计的电池自动恒流充电电路技术

  2 简易充电器总电路原理图及元器件清单

  2.1 简易充电器总电路原理图

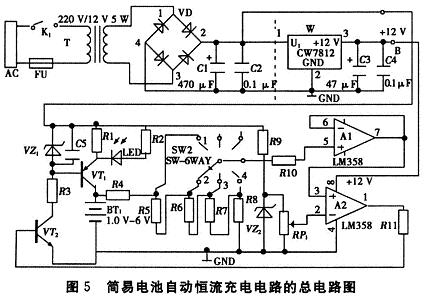

  简易电池自动恒流充电电路的总电路图如图5所示。它是由变压器整流电路、恒流产生电路、充电检测电路、显示电路和电源电路5部分构成。总电路图中需要注意的是各个单元电路之间的连接一定要准确,同时各部分的布局要合理。

基于分立元件设计的电池自动恒流充电电路技术

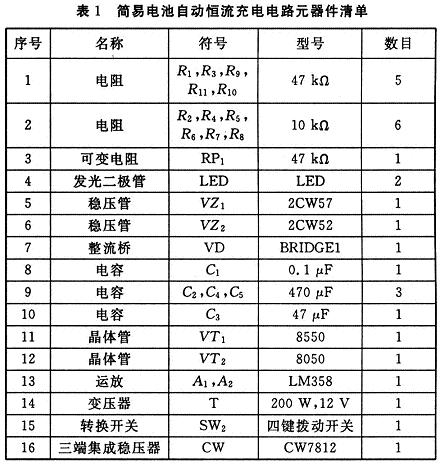

  2.2 元器件清单

  本设计用的元件清单如表1。

基于分立元件设计的电池自动恒流充电电路技术

  3 结束语

  本文介绍的简易电池自动恒流充电电路具有电路简单、功能完善、调节方便等特点,适合无线电爱好者自行制作及高职学生电子实训。
