基于简易电池自动恒流充电电路的设计

关键词：电池,恒流充电电路,电源管理,数码产品,分立元件

时间：2009-12-24 14:48:00      来源：EDN

山西电子技术 湖南科技职业学院 成治平谌喜云

0 引言

随着数码行业的爆破性增长，市场上出现了越来越多的高科技数码产品，这些都离不开充电电池，尤其是镍氢充电电池是目前大容量电池的主要品种，已在通讯、交通、电力等部门得到广泛的应用，同时它也是其它智能仪表中最为常用的备用电池，而电池又离不开充电器，本文在此介绍一种基于分立元件构成的电池自动恒流充电电路，重点阐述了电路的组成、结构特点、工作原理及电路的调节。

1 电路总体设计思路

简易电池自动恒流充电电路的总体框图如图1所示。它是由变压器整流电路、恒流产生电路、自动断电电路、显示电路和电源电路5部分构成。

取稳压管电压为5 V，R1为51 Ω，此时IC≈1OO mA，作为电路的充电电流。

1．3 自动充电检测电路和指示电路的设计

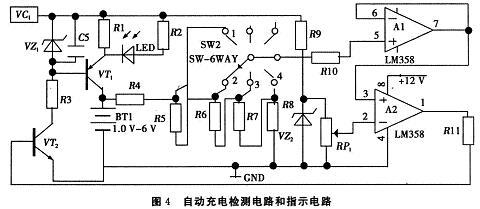

如图4电路所示，自动断电电路是由三极管VT2、电压跟随器A1、电压比较器A2电阻R4、R5、R6、R7、R8、R11和可变电阻RP1构成。当充电开始时，电压比较器输出高电平，VT2导通，VT1也导通，指示灯发光二极管亮，给电池充电。可以先设定转换开关为1时给一节电池充电，转换开关为2时给二节电池充电，依次类推，实现对1-4节电池充电。当电充满时，电压比较器输出低电平，VT2截止，VT1不导通，发光二极管熄灭，充电完毕。

2 简易充电器总电路原理图及元器件清单

2．1 简易充电器总电路原理图

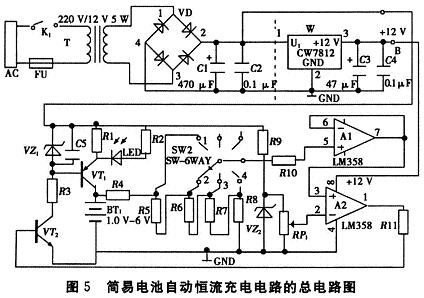

简易电池自动恒流充电电路的总电路图如图5所示。它是由变压器整流电路、恒流产生电路、充电检测电路、显示电路和电源电路5部分构成。总电路图中需要注意的是各个单元电路之间的连接一定要准确，同时各部分的布局要合理。

2．2 元器件清单

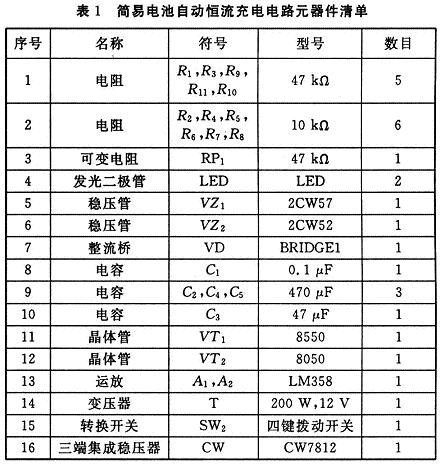

本设计用的元件清单如表1。

3 结束语

本文介绍的简易电池自动恒流充电电路具有电路简单、功能完善、调节方便等特点，适合无线电爱好者自行制作及高职学生电子实训。
