摘要:文章设计了一种由前级为精密开关恒压源电路、后级为三端浮动稳压器构成线性恒流源的复合型精密恒流源,给出了开关型恒压源与线性恒流源的设计原理与器件参数的选择。该复合型精密恒流源具有开关电源低功耗、电源输入范围宽的优良特性,也具备线性恒流源的精密性和稳定性;电路简单、体积小、纹波系数小,故在精密测量领域具有广泛的应用前景。aaX自动化在线网
关键词:恒流源;复合型;浮动稳压器aaX自动化在线网
aaX自动化在线网
0 引言aaX自动化在线网
所谓恒流源,即对应于一定的电压变化所产生的电流变化趋于零,电流是一个恒定值,具有很高的动态输出电阻。aaX自动化在线网
目前广泛采用的恒流源有两种形式:一种是开关型恒流源、一种是线性恒流源。但满足高精度的要求只有线性恒流源。线性恒流源虽然电源效率低,但纹波系数小、稳定性好、精密度高:开关型恒流源虽然效率高,但纹波系数较大,不适合用于精密测量。而复合型精密恒流源是一种由前级为精密开关电压源电路,后级由集成线性稳压器构成恒流源电路而构成的恒流源系统。aaX自动化在线网
复合型精密恒流源因其电路简单、体积小、性能好,在精密测量和电学计量(如计量、半导体性能测试、传感器应用、现代大型仪器中稳定磁场的产生等)等方面具有广泛的应用前景。aaX自动化在线网
本文设计的复合型精密恒流源,额定交流输入电压为160~250V,频率50Hz,经恒压源、恒流源后输出0~1A稳定的可调电流。aaX自动化在线网
aaX自动化在线网
1 复合型精密恒流源基本结构与总体设计aaX自动化在线网

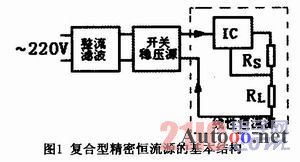

复合型精密恒流源的基本结构如图1所示。主要由交流输入电路、整流滤波电路、开关恒压源和线性恒流源组成。其中开关恒压源和线性恒流源是实现恒流控制的核心。RL为电路负载,RS为电流调节电阻。aaX自动化在线网
aaX自动化在线网
当RL发生变化时,集成稳压器通过改变自身压差的形式,维持通过负载的电流恒定。所以通过设定恒流电阻RS的值,就可以得到所需的恒流电流。aaX自动化在线网
恒压源包括了TOP224Y器件组成的PWM驱动反激式变换电路、高频隔离变压器和整流滤波电路、输出电压检测电路。线性恒流源主要由IC(三端稳压器)、负载电阻RL和恒流电阻RS组成。aaX自动化在线网
aaX自动化在线网
2 开关恒压源设计aaX自动化在线网
2.1 TOP224的工作原理aaX自动化在线网
aaX自动化在线网

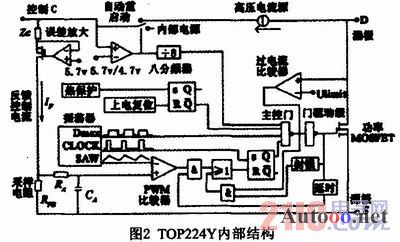

TOP224Y是主电路的核心控制器件,其内部结构如图2所示,主要包括以下几个部分:aaX自动化在线网
(1)控制电压源。由控制电压Uc向并联调整器和门极驱动提供偏压,而控制端电流TC则能调节占空比;aaX自动化在线网
(2)带隙基准电压源。可以提供各种基准电压;aaX自动化在线网
(3)振荡器。产生锯齿波SAW、最大占空比信号和时钟信号;aaX自动化在线网
(4)并联调整器/误差放大器;aaX自动化在线网
(5)脉宽调制器。通过改变控制端电流IC的大小,连续调节脉冲占空比,实现脉宽调制并能滤掉开关噪声电压;aaX自动化在线网
(6)门驱动级和输出级。内含耐压为700V的功率开关管MOSFET;aaX自动化在线网
(7)过流保护电路。利用MOSFET的漏源通态电阻来检测过电流,当漏极电流过大时MOSFET关断,起到过流保护作用;aaX自动化在线网
(8)过热保护及上电复位电路。当芯片结温t>135℃时关断输出级;aaX自动化在线网
(9)关断/自动重启动电路。当调节失控时,立即使芯片在低占空比下工作。当故障已排除,就自动重新启动电源恢复工作;aaX自动化在线网
(10)高压电流源。提供偏流用。aaX自动化在线网
2.1 开关恒压源的工作原理aaX自动化在线网

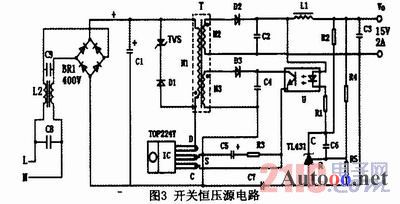

开关恒压源电路主要由TOP224Y器件及其外围器件、高频隔离变压器和整流滤波电路、输出电压检测电路组成。其电路图如图3所示。由于TOP224Y器件集成了通态可控栅极驱动电路的高压N沟道功率MOSFET管、电压型PWM控制器、100kHz高频振荡器、高压启动偏置电路、带隙基准、用于环路补偿的并联偏置调整器以及误差放大器和故障保护的全部功能,因而采用后可使电路更为简洁,设计更为方便,性能更强。aaX自动化在线网
aaX自动化在线网
如图3所示的开关恒压源原理如下:输出经过TL431反馈并将误差放大,TL431的恒流端驱动光电耦合器U的发光部分,而处在电源高压这边的光耦感光部分得到的反馈电流,用来调整TOP224Y器件的开关时间,从而得到一个稳定的直流电压输出。aaX自动化在线网
TOP224Y与高频隔离变压器、外部误差放大器都是开关恒压源的重要组成部分。aaX自动化在线网
图3中C1起滤波作用,整流滤波后提供的直流电压加到T的初级绕阻N1的上端。aaX自动化在线网
TVS1为P6KE200瞬态吸收二极管,D1为UF4005超快恢复二极管,TVS1和D1起保护TOP224Y中的MOSFET的作用。N1下端由TOP224Y的漏极D内的功率开关场效应管MOSFET来驱动,VR1和D1能滤除因T的漏感引起的尖峰电压,从而保护TOP224Y中的MOSFET。aaX自动化在线网
D2起整流作用,C2、L1、C3起滤波作用。当N2输出电能时,N2上的高频电压经D2整流,再经C2、L1、C3滤波后,获得所设定的额定直流输出电压Vo。
