介绍了直流稳压电源设计环节中存在的实际问题及处理办法，并分析了直流稳压电源顺串和反串的情况，得出稳压电源顺串时能正常工作而反串时稳定输出电压比较小的电源不能正常工作的结论。
1.前 言
随着电力电子技术的迅速发展，直流电源应用非常广泛，其好坏直接影响着电气设备或控制系统的工作性能，目前，市场上各种直流电源的基本环节大致相同，都包括交流电源、交流变压器(有时可以不用)、整流电路、滤波稳压电路等。本文以三相交流电源供电的直流电源设计为例，介绍直流电源设计中一些问题的处理办法。并就在实际应用中，多个直流稳压电源串联使用问题做了阐述。
2.直流稳压电源的设计
2.1 整流变压器的设计
三相整流变压器的设计包括：一、二次绕组的联结方式，二次侧电压的计算，一、二次侧电流的计算，容量的计算与确定，结构形式的选择等环节。其中一、二次绕组的联结方式及二次侧电压的确定是我们重点分析的内容。本文以某一步进电机驱动器的3个直流电源设计为例进行详细介绍，原理图如图1。
2、稳压电路及器件选择
稳压电路有分立元件稳压电路和集成稳压电路2种，其中集成稳压电路主要用于低电压小电流的整流电路，具有体积小，电路简单，稳压精度高，使用调试方便等特点。选择时首先要确定系列，是正电源还是负电源，是可调的还是固定的，其次是根据它的额定电压和额定电流选择具体型号;同时，稳压器在接入整流电路时要适当加一些保护元件，如在I/O端接二极管可防止输入端短路，在输入端和地之间接一小电容，可限制输入电压幅值等。
直流电源的设计理论上比较简单，但在具体的工程设计中还需要进一步分析、研究、实践和总结。
3 直流稳压电源的串联应用
直流稳压电源应用非常广泛，有时会把两个或两个以上的电源串联使用，现就此应用做一简要介绍。

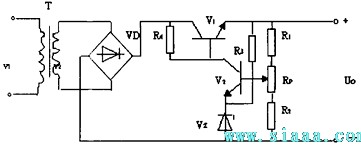

图2 串联型稳压电路
3.1 电路的组成及工作原理
图2是一种串联型稳压电路，由取样电路、基准电路、比较放大和调整电路等部分组成。其中R1、R2和RP组成取样电路，R1、R2和RP称为取样电阻;R3和V2组成基准电路，R3是VZ的限流电阻，VZ给V2发射极提供一个基准电压;V2为比较放大管，作用是将稳压电路输出电压的变化量先放大，然后再送到调整管基极;V1是调整管，起调整作用。稳压过程如下：当输出电压U0发生变化时，通过取样电路把U0的变化量取样加到放大管V2的基极。而由R3和Vz组成的基准电路为V2的发射极提供基准电压Uz。由V2和R4组成的放大电路把取样电压和基准电压进行比较放大后，输出调整信号送到调整V1的基极，控制V1进行调整，以维持U0基本不变。
3.2 直流稳压电源的串联使用
1、顺串使用
所谓顺串，指电源的极性首尾相连，如图3。
图3 电源串联示意图(顺串)
a、b端开路时，两电源分别是独立的电源，都能正常工作，输出的电压分别为E1、E2，a、b端的电压应为两个电动势的代数和，Uab=E1+E2;接上负载R1、R2后，由于负载电流的方向与两个电源正常工作时对外输出的电流方向一致，故两个电源也都能正常工作，Uab=E1+E2，且整个回路符合全电路欧姆定律I=( E1+E2)/(R1+R2)，每个电源都有负载电流通过，电源上的电压保持不变(忽略内阻)。
2、反串使用

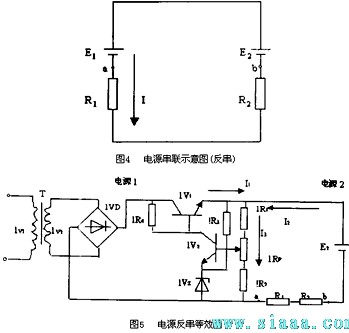

所谓反串指电源首首或尾尾相连，如图4，把图4可以等效成图5。
a、b端开路时，两电源分别是独立的电源，都能正常工作，输出的电压分别为E1、E2，a、b端的电压应为两个电动势的代数和，Uab=E2-E1;加上负载R1、R2，因E2>E1，所以负载上的电流方向如图所示(即I2)，它与电源1对外输出的电流方向相反，迫使电源1停止工作，输出电压为0，而此时负载电流将通过取样电路形成回路，故左边电源“输出的电压”也就是取样电路R1、R2和RP上的电压，设电源1、2及取样电路上的电流参考方向如图所示，则I3=I1+I2，也就是说取样电路上的电压U取=I3(R1+R2+RP)。如果从取样电路向右看，可等效为一个电动势为E3、内阻为R0的电源，其中E3=U取。如E3>E1，迫使Iv1截止，IIVC1近似等于0，电源真正停止工作，此时“电源输出的电压”U取=I3(R1+R2+RP)(并不是真正电源1输出的电压，而是取样电阻分担E2的电压)，其中I3=E2/(R1+R2+(1R1+2R2+1Rp))，其电压的大小主要由E2、R1、R2、lRl、lR2、1RP的大小决定，整个电路也不符合全电路欧姆定律，I2≠(E2-E1)/(R1+R2)，此时的电压应大于E1;E3
通过上面的分析可知，对于直流稳压电源串联情况而言，如电源顺串，各个电源都能正常工作，整个电路符合全电路欧姆定律;电源反串，稳定电压输出比较小的那个电源不能真正起到一个电源作用，在任何情况下负载电流都没有通过电源。具体情况如下：当取样电路上的电压大于稳压电源输出电压时，迫使电源停止工作，此时只有电源的取样电路接入电路中，电源两端的电压也就是取样电路两端的电压(应大于稳定输出电压)，整个电路不满足全电路欧姆定律;当取样电路上的电压小于稳定输出电压时，电源正常工作，整个电路满足全电路欧姆定律，但负载电流只通过取样电路，取样电路上的电流应是负载电流与电压比较小的电源调整电流之和，使用时应考虑取样电阻的功率。因此，我们在使用两个或两个以上稳压电源的过程中，应根据具体情况合理使用电源反串。以免造成实际值与理论值大相径庭的现象发生。
