概述：
为了满足某测试设备对多种直流电源的需求，提出了一种能够输出多种直流电压的AC/DC 电源模块设计方案。该电源模块包含滤波整流电路、DC/DC 电路、过欠压保护电路和光耦隔离电路等，介绍了部分电路的工作原理和实现方法，并对电源模块的过欠压保护功能和控制直流电压输出的方法进行了详细地介绍。试验结果表明，该模块具有输出电压稳定、精确度高、可控性好等特点。
1 引言
随着科学技术的不断发展，对设备的状态的检测要求越来越高，从而要求测试设备能够提供高精度的准确测试。要实现高精度的准确测试，测试设备中的电压信号经过电路后要提供准确的电压值，这就对电源模块的准确度提出了很高的要求。
在某测试设备的研制过程中，为了完成测试任务，该设备需要多种直流电压信号，并且要求能够对部分电 压信号的输出进行控制。通过分析发现，该测试设备提供给电源模块的空间很小，且三路直流电压输出通过外部高低电平进行控制，现有的电源模块无法满足这一需 求；为了解决这一问题，设计了一种输出电压可控的直流电源模块，用来为测试设备提供±12 V、+5 V、+9 V和+6 V 直流电压信号输出，同时能够根据控制信号输入端电压的高低实现对±12 V 和+5 V 电压信号的输出控制，并具有过欠压保护和六路光耦输出控制等功能。该模块的实现为需要以上直流电压信号的测试设备提供稳定可靠、高精度的电源，满足了电压 可控的需求。
2 总体方案设计

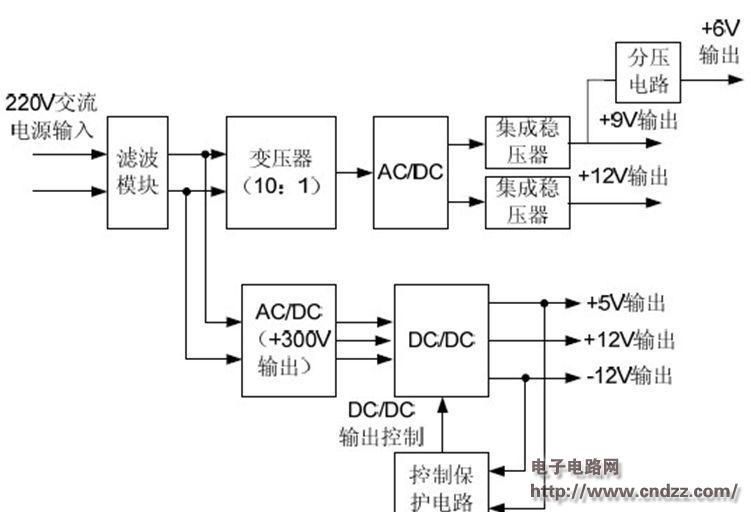

该电源模块的系统结构图如图1所示，可以看出，220 V交流电压信号输入后，首先经过滤波电路模块进行滤波，然后分两路实现交直流变换，一路直接经过整流桥得到+300 V直流电压信号，在通过DC/DC变换为±12 V和+5 V直流电压信号；另一路经过10:1的变压器降压后再利用整流器进行整流，得到23 V直流电压信号，并分别利用直流电压集成稳压器产 生+9 V和+12 V电压，+9 V为基准电压源供电，与配套电路一起产生相应的直流电压信号用来作为控制电路中的基准信号，同时为指示灯提供正电压。控制保护电路主要分为控制电路和过欠 压保护电路，控制电路主要是用来实现对可控直流电压的输出控制，而过欠压保护电路主要是用来实现对过欠压保护，起到必要时保护三个DC/DC的作用。
