摘要：单片通信开关电源是国际上90年代才开始流行的新型通信开关电源芯片。本文阐述其快速设计方法。
在设计通信开关电源时，首先面临的问题是如何选择合适的单片通信开关电源芯片，既能满足要求，又不因选型不当而造成资源的浪费。然而，这并非易事。原因之一是单片通信开关电源现已形成四大系列、近70种型号，即使采用同一种封装的不同型号，其输出功率也各不相同；原因之二是选择芯片时，不仅要知道设计的输出功率PO，还必须预先确定通信开关电源的效率η和芯片的功率损耗PD，而后两个特征参数只有在设计安装好通信开关电源时才能测出来，在设计之前它们是未知的。
下面重点介绍利用TOPSwitch－II系列单片通信开关电源的功率损耗（PD）与电源效率（η）、输出功率（PO）关系曲线，快速选择芯片的方法，可圆满解决上述难题。在设计前，只要根据预期的输出功率和电源效率值，即可从曲线上查出最合适的单片通信开关电源型号及功率损耗值，这不仅简化了设计，还为选择散热器提
η/％(Uimin=85V)
中图法分类号：TN86文献标识码：A文章编码：02192713(2000)0948805
PO/W
图1宽范围输入且输出为5V时PD与η，PO的关系曲线
图2宽范围输入且输出为12V时PD与η，PO的关系曲线
图3固定输入且输出为5V时PD与η，PO的关系曲线
供了依据。
1TOPSwitch－II的PD与η、PO关系曲线
TOPSwitch－II系列的交流输入电压分宽范围输入（亦称通用输入），固定输入（也叫单一电压输入）两种情况。二者的交流输入电压分别为Ui=85V～265V，230V±15％。
1．1宽范围输入时PD与η，PO的关系曲线

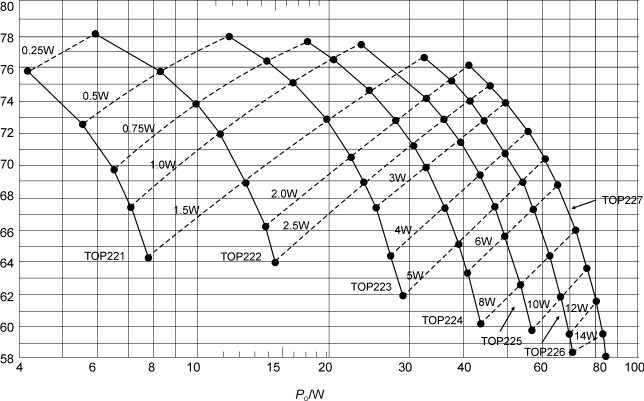

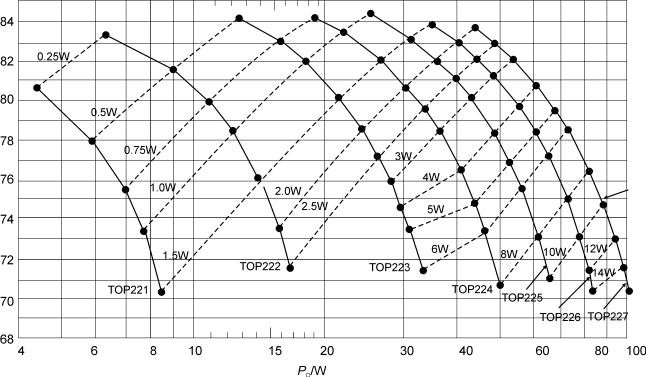

TOP221～TOP227系列单片通信开关电源在宽范围输入（85V～265V）的条件下，当UO=＋5V或者＋12V时，PD与η、PO的关系曲线分别如图1、图2所示。这里假定交流输入电压最小值Uimin=85V，最高
η/％(Uimin=85V)
η/％(Uimin=195V)
交流输入电压Uimax=265V。图中的横坐标代表输出功率PO，纵坐标表示电源效率η。所画出的7条实线分别对应于TOP221～TOP227的电源效率，而15条虚线均为芯片功耗的等值线（下同）。
1．2固定输入时PD与η、PO的关系曲线

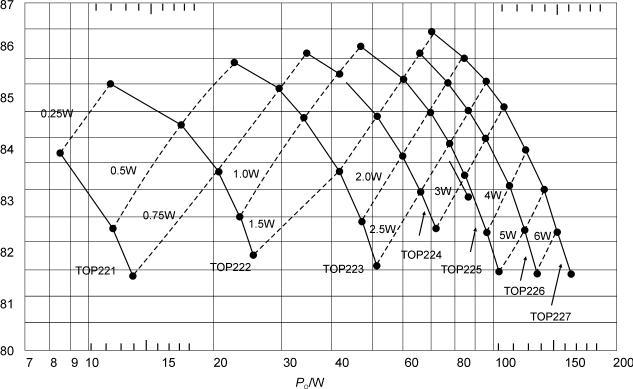

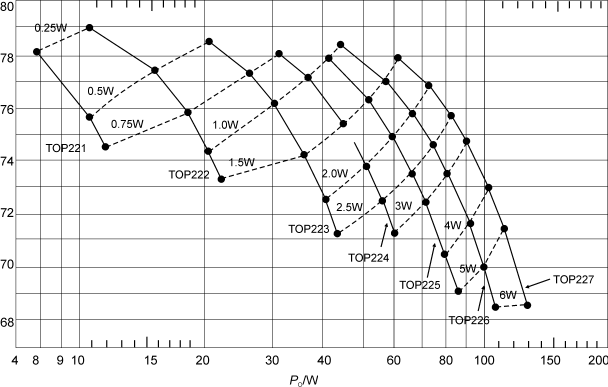

TOP221～TOP227系列在固定交流输入（230V±15％）条件下，当UO=＋5V或＋12V时，PD与η、PO的关系曲线分别如图3、图4所示。这两个曲线族对于208V、220V、240V也同样适用。现假定Uimin=195V,Uimax=265V。
2正确选择TOPSwitch－II芯片的方法
利用上述关系曲线迅速确定TOPSwitch－II芯片型号的设计程序如下：
（1）首先确定哪一幅曲线图适用。例如，当Ui=85V～265V，UO=＋5V时，应选择图1。而当Ui=220V(即230V－230V×4.3％)，UO=＋12V时，就只能选图4；
（2）然后在横坐标上找出欲设计的输出功率点位置（PO）；
（3）从输出功率点垂直向上移动，直到选中合适芯片所指的那条实曲线。如不适用，可继续向上查找另一条实线；
（4）再从等值线（虚线）上读出芯片的功耗PD。进而还可求出芯片的结温（Tj）以确定散热片的大小；
（5）最后转入电路设计阶段，包括高频变压器设计，外围元器件参数的选择等。
下面将通过3个典型设计实例加以说明。
例1：设计输出为5V、300W的通用通信开关电源
通用通信开关电源就意味着交流输入电压范围是85V～265V。又因UO=＋5V，故必须查图1所示的曲线。首先从横坐标上找到PO=30W的输出功率点，然后垂直上移与TOP224的实线相交于一点，由纵坐标上查出该点的η=71.2％，最后从经过这点的那条等值线上查得PD=2.5W。这表明，选择TOP224就能输出30W功率，并且预期的电源效率为71.2％,芯片功耗为2.5W。
若觉得η=71.2％的效率指标偏低，还可继续往上查找TOP225的实线。同理，选择TOP225也能输出30W功率，而预期的电源效率将提高到75％，芯片功耗降至1.7W。
根据所得到的PD值，进而可完成散热片设计。这是因为在设计前对所用芯片功耗做出的估计是完全可信的。
例2：设计交流固定输入230V±15％，输出为直流12V、30W通信开关电源。
图4固定输入且输出为12V时PD与η，PO的关系曲线
η/％(Uimin=195V)
图5宽范围输入时K与Uimin′的关系
图6固定输入时K与Uimin′的关系
根据已知条件，从图4中可以查出，TOP223是最佳选择，此时PO=30W，η=85.2％，PD=0.8W。
例3：计算TOPswitch－II的结温
这里讲的结温是指管芯温度Tj。假定已知从结到器件表面的热阻为RθA(它包括TOPSwitch－II管芯到外壳的热阻Rθ1和外壳到散热片的热阻Rθ2)、环境温度为TA。再从相关曲线图中查出PD值，即可用下式求出芯片的结温：
Tj=PD·RθA＋TA(1)
举例说明，TOP225的设计功耗为1.7W，RθA=20℃/W，TA=40℃，代入式（1）中得到Tj=74℃。设计时必须保证，在最高环境温度TAM下，芯片结温Tj低于100℃，才能使通信开关电源长期正常工作。
3根据输出功率比来修正等效输出功率等参数
3．1修正方法

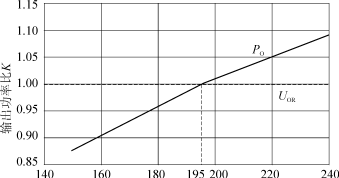

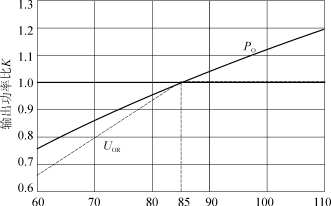

如上所述，PD与η，PO的关系曲线均对交流输入电压最小值作了限制。图1和图2规定的Uimin=85V，而图3与图4规定Uimin=195V（即230V－230V×15％）。若交流输入电压最小值不符合上述规定，就会直接影响芯片的正确选择。此时须将实际的交流输入电压最小值Uimin′所对应的输入功率PO′，折算成Uimin为规定值时的等效功率PO，才能使用上述4图。折算系数亦称输出功率比（PO′/PO）用K表示。TOPSwitch－II在宽范围输入、固定输入两种情况下，K与U′min的特性曲线分别如图5、图6中的实线所示。需要说明几点：
（1）图5和图6的额定交流输入电压最小值Uimin依次为85V，195V，图中的横坐标仅标出Ui在低端的电压范围。
（2）当Uimin′>Uimin时K>1，即PO′>PO，这表明原来选中的芯片此时已具有更大的可用功率，必要时可选输出功率略低的芯片。当Uimin′（3）设初级电压为UOR，其典型值为135V。但在Uimin′<85V时 ， 受 TOPSwitch－ II调 节 占 空 比 能 力 的 限 制 ， UOR会 按 线 性 规 律 降 低 UOR′ 。 此 时 折 算 系 数 K="UOR′" /UOR<1。 图 5和 图 6中 的 虚 线 表 示 UOR′ /UOR与 Uimin′ 的 特 性 曲 线 ， 利 用 它 可 以 修 正 初 级 感 应 电 压 值 。
现将对输出功率进行修正的工作程序归纳如下：
（1）首先从图5、图6中选择适用的特性曲线，然后根据已知的Uimin′值查出折算系数K。
（2）将PO′折算成Uimin为规定值时的等效功率PO，有公式
PO=PO′/K（2）
（3）最后从图1～图4中选取适用的关系曲线，并根据PO值查出合适的芯片型号以及η、PD参数值。
下面通过一个典型的实例来说明修正方法。
例4：设计12V，35W的通用通信开关电源
已知Uimin=85V，假定Uimin′=90％×115V=103.5V。从图5中查出K=1.15。将PO′=35W、K=1.15一并代入式（2）中，计算出PO=30.4W。再根据PO值，从图2上查出最佳选择应是TOP224型芯片，此时η=81.6％，PD=2W。
若选TOP223，则η降至73.5％,PD增加到5W，显然不合适。倘若选TOP225型，就会造成资源浪费，因为它比TOP224的价格要高一些，且适合输出40W～60W的更大功率。
3．2相关参数的修正及选择
（1）修正初级电感量
在使用TOPSwitch－II系列设计通信开关电源时，高频变压器以及相关元件参数的典型情况见表1，这些数值可做为初选值。当Uimin′LP′=KLP（3）
查表1可知，使用TOP224时，LP=1475μH。当K=1.15时，LP′=1.15×1475=1696μH。
表2光耦合器参数随Uimin′的变化
最低交流输入电压Uimin(V) 85 195
LED的工作电流IF（mA） 3.5 5.0
光敏三极管的发射极电流IE（mA） 3.5 5.0
（2）对其他参数的影响
当Uimin的规定值发生变化时，TOPSwitch－II的占空比亦随之改变，进而影响光耦合器中的LED工作电流IF、光敏三极管发射极电流IE也产生变化。
