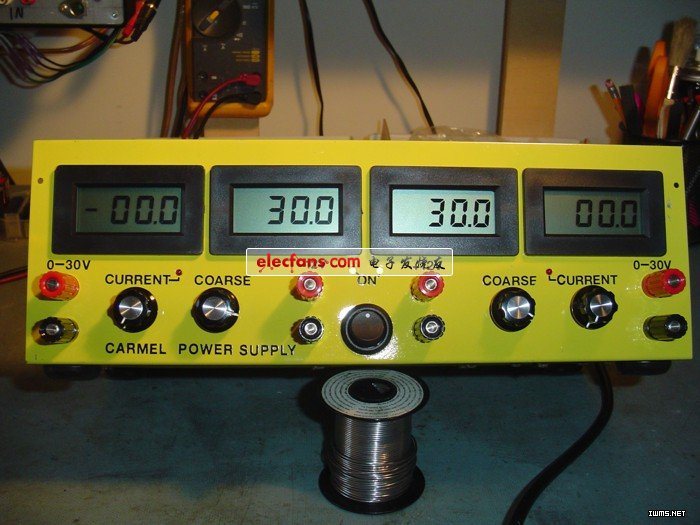

概述
这是一种高质量的连续可变输出稳定在0和30VDC之间的任意值可调的电源。该电路还采用了电子输出电流限制器，可以有效地控制输出电流从几毫安(2毫安)三安培，该电路可提供的最大输出。这一特点使得在这个电源中不可缺少的，因为它是可能限制电流典型最大，可能需要根据测试电路，电源，然后没有任何担心，它可能会损坏，如果出现错误。还有一个限流操作，使你可以看到你的电路是超过或不预设限制一目了然的视觉指示。
技术规格 - 特点
技术规格
输入电压：................ 24 VAC 输入电流：................ 3一个(最大)输出电压：............. 0-30 V可调 输出电流：............. 2一个可调 输出电压纹波：MA - 3 ... ... 最大0.01%
特点
-减少了尺寸，施工方便，操作简单
- 容易调节的输出
电压-输出电流限制与视觉
指示-防止过 ??负荷和故障提供的设备的完整保护。
它是如何工作
首先，有降压电源变压器次级线圈与额定24 V / 3 A，这是整个电路的输入点连接在引脚1和2。(耗材输出的质量，将变压器的质量成正比)。变压器次级绕组的交流电压整流桥由四个二极管D1?D4组成。采取跨桥的输出直流电压平滑储能电容C1和电阻R1组成的过滤器。该电路采用了一些独特的功能，这使得它完全不同于其他同类的电源不同。而不是使用一个变量反馈的安排，以控制输出电压，我们的电路使用一个常数增益放大器提供参考电压，其稳定运行的必要。U1输出的参考电压产生。
该电路工作过程如下：二极管D8是一个5.6 V齐纳，在这里经营的零温度系数电流。在U1输出电压逐渐增加，直到二极管D8是开启。当这种情况发生电路的稳定和齐纳参考电压(5.6 V时)通过电阻R5出现。通过运算放大器的非反相输入的电流流动是微不足道的，因此，通过R5和R6的电流流过，两个电阻具有相同的值跨越他们两个系列的电压将完全两倍每一个两端的电压。因此在运算放大器的输出(U1的引脚6)的电压为11.2 V时，两次的齐纳二极管参考电压。集成电路U2有一个恒定的放大系数约为3 + X，根据公式A =(R11 + R12)/ R11和提高11.2 V参考电压约33 RV1五微调电阻R10用于调整输出电压，以便它可以减少至0 V的限制，尽管电路中的其他组件任何值公差。

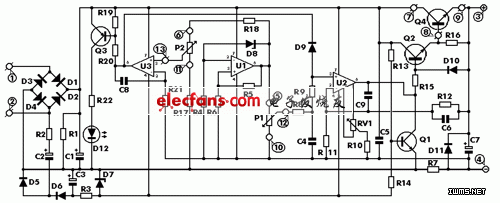

示意图
电路的另一个非常重要的特征，是预设的最大输出电流的可能性，可以得出从电源供应器，有效地从一个恒定电压源转换的一个恒定的电流。为了做到这一点的电路检测的跨越这是在与负载串联连接一个电阻(R7)的压降。负责此电路功能的集成电路是U3。U3的反相输入偏置为0 V通过R21。非反相输入相同的IC，同时可以调整任何电??压P2的手段。
让我们假设，一个给定的输出几伏，P2设置，使该IC的输入保持在1五，如果负载增加，输出电压将保持电路的电压放大部分和不断存在的R7系列的输出，将有不可忽视的作用，因为它的低价值，因为它的位置反馈回路的电压控制电路外。而负荷保持不变，不改变输出电压的电路是稳定的。如果负载增加，使跨越R7的压降大于1 V时，IC3是被迫采取行动，电路转移到恒流模式。U3的输出耦合到U2的非反相输入D9。U2是电压控制和U3是加上其输入，后者可以有效地覆盖其功能。什么情况是，R7两端的电压监测，不允许增加，减少电路的输出电压预设值(1 V在我们的例子)以上。
这实际上是保持输出电流恒定的一种手段，是准确的，它是可能的预设低至2 mA的电流限制。电容C8是增加了电路的稳定性。Q3是用来驱动LED时电流限制器被激活后，才能提供一个限制器操作的视觉指示。为了使人们有可能U2乐队来控制输出电压为0 V，有必要提供一个负电源轨，这是C2和C3的周围电路。也用于U3相同的负电源。由于U1是固定的条件下工作，也可以从不受管制的正电源轨和地球运行。
负电源是由一个简单的电压电荷泵电路，这是由R3和D7稳定。为了避免在失控的情况下关机，是围绕第一季度内置的保护电路。只要负供电轨崩溃第一季度将删除所有驱动器的输出级。这带来了影响输出电压为零，尽快交流保护电路和电器连接到它的输出被删除。在正常运行第一季度保持R14的手段，但负电源轨时崩溃的晶体管是打开了U2的低输出。该IC内部的保护，不能因为这种有效的，其输出短路损坏。这是很大的优势，要在试点工作能够杀死一个电源的输出，而无需等待电容器放电，也有一个附加的保护，因为许多稳定的电源供应器的输出往往瞬间上升关掉灾难性的后果。

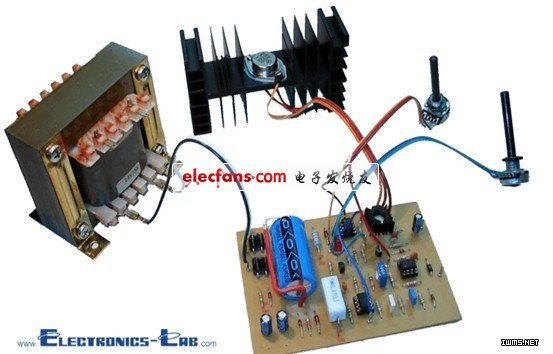

建设
首先让我们考虑在一些基本的建设印刷电路板的电子电路。包一层薄薄的导电铜就是在这样一种方式，以形成电路的各个组成部分之间的必要的导体形薄绝缘材料制成的板。一个设计适当的印刷电路板的使用是非常理想的，因为它的速度建设大幅度上升，减少了决策失误的可能性。为了保护存储在被氧化的董事会，并保证它得到完好的铜是罐头在生产过程中，覆盖着一个特殊的光油，防止氧化，也使焊接更容易。
焊接到电路板上的元件是唯一的方法来建立你的电路，它从你的方式在很大程度上取决于你的成功或失败。这项工作是不是很难，如果你坚持了一些规则，你应该没有问题。您使用的烙铁，一定要轻，其功率应不超过25瓦。针尖应罚款的，在任何时候都必须保持清洁。为了这个目的来非常方便，特制是保持湿润的海绵，不时擦拭即可清除所有的残留物，往往积累对他们的热点提示。
请勿文件或砂纸脏或磨损的提示 。如果提示无法清除，取代它。有很多不同类型的焊锡，在市场上，你应该选择一个良好的素质之一，在其核心包含所需的熔剂，以确保每一次完美
的联合。请勿使用助焊剂，除了这已经是包含在您的焊料。太多的助焊剂可能会导致很多问题，是电路故障的主要原因之一 。不过，如果你必须使用额外的通量，因为它是当你有锡铜导线的情况下，干净的很彻底，在您完成您的工作。
以焊接组件正确，你应该做到以下几点：
清洁组件导致的小块砂纸。
他们在正确的距离从组件身体弯曲，并在其董事会的地方，他插入元件。
您可能会发现有时会比平时重计导致的一个组成部分，，进入印刷电路板的孔太粗。在这种情况下，使用一个小型钻孔略有放大。不要做的孔太大，因为这是使焊接困难之后。
以热铁和地方元件引线上的提示，同时持有焊锡丝年底率先从板出现的地步。烙铁头必须触及略高于PC板的铅。
当焊料开始融化，流等待，直到它涵盖周围均匀的孔和通量疖面积和从下面的焊锡。
整个操作不应该超过5秒。取出的铁，使焊料自然冷却，不吹或移动组件。如果一切正常关节面必须有一个明亮的金属质感，其边缘应顺利结束组件上的领导和董事会轨道。如果焊料看起来沉闷，破裂，或有一个blob的形状，然后你有干燥的联合，您应该删除焊料(用泵，或锡丝)和重做。小心过热的轨道，因为它很容易从董事会解除他们打破他们。
当你是焊接敏感元件，它是很好的做法，与一双长钳转移任何可能损坏元件的热量，导致从董事会的组成方面。
确保你不使用更多的焊料比它是必要的，因为你是主板上的短路相邻轨道运行的风险，尤其是如果他们是非常接近。
当您完成您的工作，切断多余的元件引线，并彻底清洁与适当的溶剂去除所有助焊剂残留物，它可能仍然董事会。

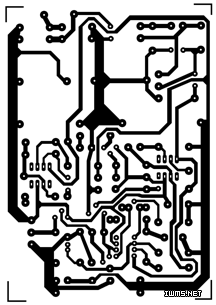

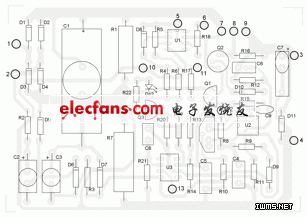

印刷电路板 - 连接

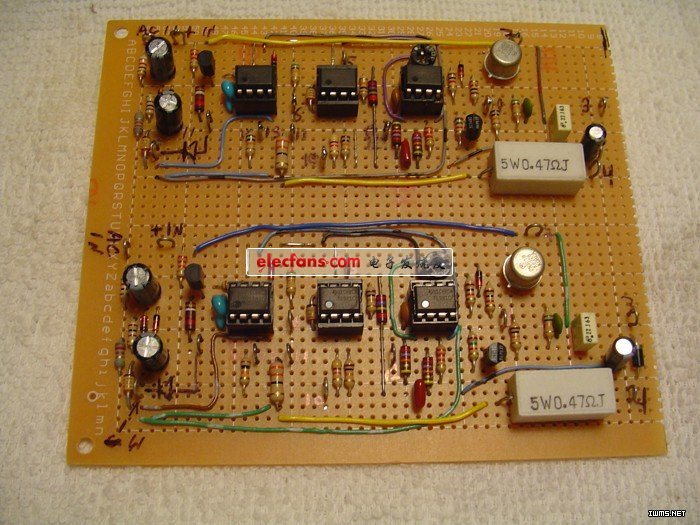

建设(...续)
由于它是建议开始工作确定的组件和它们分离群体。将所有的IC插座和外部连接的引脚焊锡他们和他们的地方。继续与电阻。记得在一定的距离，从印刷电路板丘R7的，因为它往往成为相当火爆，尤其是当电路提供沉重的电流，这可能会损坏主板。我们也建议安装R1在一定的距离，以及印刷电路板的表面。继续观察到位二极管极性的电解和最后焊料的电容器和晶体管的照顾，而不是过热，同时非常小心，以正确地对齐它们。
安装在散热器上的功率晶体管。要做到这一点的图，记得使用晶体管体和散热片和特殊fibber垫圈之间的云母绝缘免受散热器的螺丝。记得放在一个晶体管身体的一侧的螺丝焊接标签，这将是作为晶体管的集电极导致使用。使用少量的晶体管和散热片之间的热传输复合，以确保它们之间的最大传输热，并拧紧螺钉，至于他们会去。
一块绝缘导线连接到每个照顾，使关节非常好，在这部分的电路流量是相当繁重的，尤其是发射器和晶体管的集电极之间，作为
当前的铅。很方便知道你在哪里去的地方，以满足您的电源供应器，以计算之间使用的印刷电路板和电位器，功率晶体管和电路的输入和输出连接的电线长度内的情况下，是每一件事情。(它并不真正的问题，如果导线较长，但如果电线是完全必要的长度修剪的，它使一个更整洁的
项目)。连接的电位器，LED和功率晶体管和重视两个对信息的输入和输出连接。确保您遵循的电路原理图，非常充分照顾这些连接有15个外部连接总电路，如果你犯了一个错误，它可能是非常困难的，事后发现它。这是一个好主意，用不同颜色的电缆，以使故障排除更容易。外部连接的是：
- 1&2 AC输入，变压器的次级
- 3(+)和4( - )直流输出
- 5，10及12至P1
- 6，11及13至P2
- 7(五)，8(二)，9(五)功率晶体管Q4。
-它是连接在引脚的LED也应放在前面板的情况下，它始终是可见的，但没有编号。
当所有的外部连接已完成董事会作出的非常仔细的检查和清洁，以去除助焊剂残留。确保有可能短路相邻轨道，如果一切似乎是所有正确的连接到一个合适的电源变压器的次级电路的输入没有桥梁 。跨接电路的输出电压表，电源变压器的初级
。请勿触摸电路的一部分，而根据权力。
电压表应衡量一个介于0和30伏直流取决于P1的设置的电压，并应遵循此设置的任何变化表明，可变电压控制工作正常。至于P2的反时针方向转的LED，表明限流操作。

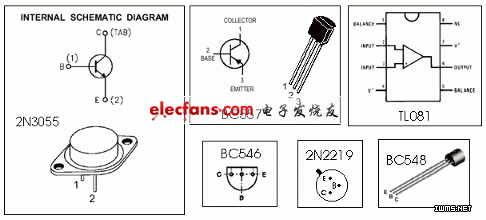

数据
调整
如果你想电源输出可调的0至30 V，以确保当P1在其设定最低的电源的输出是完全0 V是不可能测量非常小，你应该调整RV1与传统面板表中的值最好是使用这种调整的数字表，并设置在一个非常低的的规模，以增加其灵敏度。
警告
虽然使用的零件，处理非常谨慎的电源和设备，安全标准，国际规范和法规。
注意
关闭电源电路的工作原理和它的某些部分有220伏交流电
目前，50伏以上的电压是危险的，甚至可能
是致命的。为了避免事故的发生，可能是致命的的，你或你的家庭成员，请遵守以下规则：
-不要工作，如果你累了或有急事，你的电路连接电源前，仔细检查每一件事情，
并准备好-断开，如果
事情看起来错-请勿触摸电路的一部分时， 电源。
-请勿将电源导线暴露。所有电源引线应隔热性能很好。
-不要更改较高的评价与他人的保险丝或更换电线或铝箔
- 用湿手不要工作
-如果你穿着一条链，项链或任何可能挂和触摸电路外露部分要小心
- 总是使用正确的电源正确与正确的插头和接地你的电路，
导致-如果你的项目的情况下是金属制成的，确保
它是正确土-如果它是可能的，用1:1的比例隔离电源电路使用的电源变压器
。 -当您正在测试的电路关闭电源，穿胶底鞋，站在干燥的非
导电地板-保持一方面在你的口袋中或背后 - 如果采取上述所有的预防措施是减少 -风险你正在服用到最低限度，这样您保护 -自己和你周围的人。 -一个精心打造和设备以及绝缘不构成任何危险，它的用户 - 请注意：电力可以杀死如果你不小心。
如果它不工作
检查你的工作可能干接头，在相邻的轨道或助焊剂残留物，通常会导致问题
的桥梁，再次检查所有从电路的外部连接，看看是否
有一个错误的地方。 -看到有任何组件丢失或插错了地方。
-确保所有的偏光元件已焊接的正确方法一轮。-确保供应正确的电压，并以正确的方式圆你的电路
连接-检查您的故障或损坏的部件项目 。
零件清单
R1 = 2,2千欧1W
R2 = 82欧姆1/4W
R3 = 220 OHM 1/4W
R4 = 4,7欧姆1/4W
R5，R6，R13，R20，R21 = 10欧姆1/4W
R7 = 0,47欧姆5W
奥迪R8，R11 = 27欧姆1/4W
R9，R19 = 2,2欧姆1/4W
R10 = 270欧姆1/4W
R12，R18 = 56KOhm 1/4W
R14 = 1.5欧姆1/4W
由R15，R16 = 1欧姆1/4W
R17 = 33 OHM 1/4W
R22 = 3.9欧姆1/4W
RV1 = 100K微调
P1，P2 = 10KOhm线性pontesiometer
C1 = 3300 uF/50V电解
C2，C3 = 47uF/50V电解
C4 = 100nF的聚酯
C5 = 200nF聚酯
C6 = 100pF的陶瓷
C7 = 10uF/50V电解
C8 = 330pF的陶瓷
C9 = 100pF的陶瓷
D1，D2，D3，D4 = 1N5402二极管2A，3,4 - RAX GI837U
D5，D6 = 1N4148
D7，D8 = 5,6 V齐纳
D9，D10 = 1N4148
，D11 = 1N4001二极管1A
第一季度= BC548 NPN晶体管或BC547
Q2 = 2N2219 NPN晶体管
Q3 = BC557，PNP晶体管或BC327
Q4 = 2N3055 NPN功率晶体管
U1，U2，U3 = TL081运算放大器
D12 = LED二极管
