ICE3B1065（HB51065）电流型离线式开关电源
ICE3B1065或HBS 1065是一款高集成度、高性能的PWM＋MOSFET二合一的电流型离线式开关电源控制器，内含67kHz（或100kHz）的振荡电路、误差放大电路、驱动电路、大功率MOSFET开关管和带有PWM调节功能DC/DC模块，并具有以下特点：
1．低内阻电流和工作电流。
2．内置前沿消隐（LEB）电路。
3．内置峰值电流补偿和同步斜坡补偿电路。
4．内置固定振荡频率电路，具有抖频功能，可以降低EMI（电磁干扰）。
5．逐周期限制电流，性能可靠稳定，外围电路结构简单。
6．在空载或轻载时，工作在降频和跳周期工作模式，待机功率低。在待机时，进入跳频周期模式，空载损耗低于0.3W，效率高于80%（满载），符合“能源之星”待机功耗国际标准。
7．具有完善的保护功能：过载保护（过流保护、过压保护）、欠压保护、过温保护、开环保护、输出短路保护等。
ICE3B1065或HBS 1065采用DIP8封装，无需加装散热器便可输出16W左右的功率，现已广泛用于机顶盒、DVD/EVD、电源适配器及液晶彩电的副开关电源电路中。

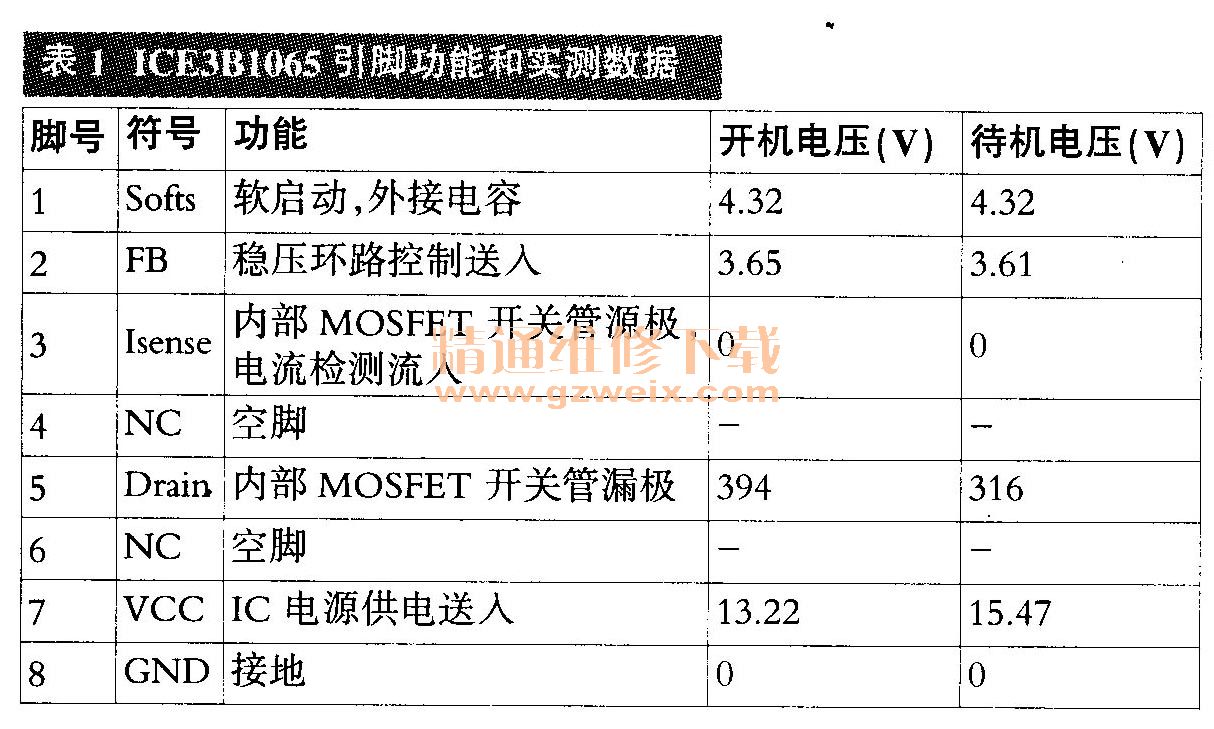

ICE3B1065在康佳LC26AS12液晶彩电中的应用电路如图1所示，其引脚功能及实测数据见表1。
接通电源开关后，市电整流滤波电路输出的约＋300V脉动直流电压（该电压在二次开机功率因数校正电路工作后会上升到380V左右），经开关T901-4初级线圈加到ICE3B1065（IC901）的⑤脚，IC内部恒流源通过⑤脚对①脚外接电容C902充电，当C902上的电压达到4.4V时，内部电路启动，振荡电路产生脉冲驱动，经内部电路处理后，驱动⑤脚内部MOSFET开关管工作，使之处于开关状态，在T901-4次级线圈中产生感应电压。
T901-4次级有两组线圈。冷地端的一组线圈感应电压经过D951， C951、 C952、L953、 C953整流滤波，得到接近5V的十5VSB直流电压，经连接器CN201的①脚输出，向主电路板的微处理器控制系统供电。T901-4次级热地端的①-②绕组感应电压经D905、C902整流，得到15.5V左右的直流电压，一方面通过ZD903、 ZD904分压稳压，替换下内部启动电路，给IC901的⑦脚提供13V工作电源；另一方面送到待机控制电子开关Q902输入端，经待机电路控制后，由ZD901、 Q901稳压产生14.6V电压，为PFC校正电路和PWM主电源驱动IC提供VCC-ON电源。
ICE3DS01G开关电源控制电路

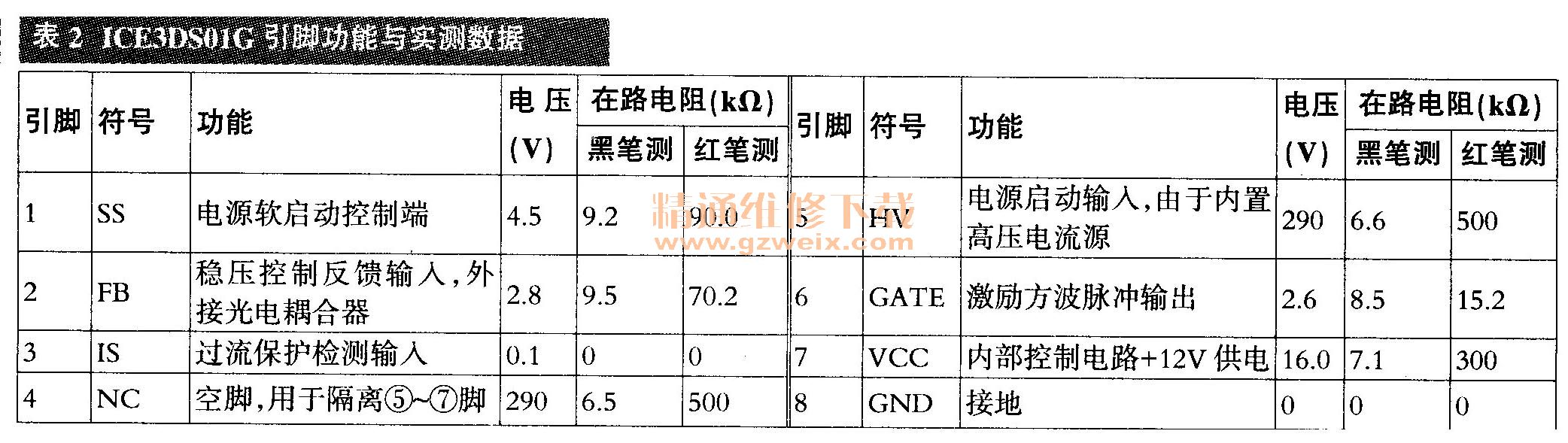

ICE3DS01 G是INFINEON公司开发的液晶彩电开关电源PWM控制电路，内含启动单元、电源管理、控制单元、高压电流源、OSC振荡器、误差放大器、电流检测比较器、R. S触发器、驱动级过电流保护和欠压锁定保护等功能电路，待机功率小于100mw，适用于中功率600W左右的开关电源。该芯片采用SIO-8P塑封结构．用于康佳LC-TM2018等型液晶彩电中，如图2所示，其引脚功能和实测数据见表2。
＋300V直流电压一路通过开关变压器T901①-③主绕组加到V901漏极；另一路加到ICE3DS01 G（N901 ）⑤脚，经内部高压电流源变换后为控制电路提供偏置，OSC电路起振，产生方波脉冲由驱动级放大后，从N901⑥脚输出加到V901’栅极，激励V901进入开关工作状态，在T901次级各绕组感应出相应脉冲电压。
T901⑥-⑤绕组感应脉冲由D903、 C908整流滤波后，产生＋15V直流电压加到V901⑦脚，经内部＋5V基准电压源稳压后替代高压电流源（关闭H V源），为控制电路供电；T901⑨ -11绕组感应脉冲电压经D904、D905、C914整流滤波和C915、L902、C916二型滤波后，产生＋12V直流电压，为LCD背光灯逆变器及整机电路供电。
