1 引言
在电镀行业里，一般要求工作电源的输出电压较低,而电流很大。电源的功率要求也比较高,一般都是几千瓦到几十千瓦。目前,如此大功率的电镀电源一般都采用晶闸管相控整流方式。其缺点是体积大、效率低、噪音高、功率因数低、输出纹波大、动态响应慢、稳定性差等。
本文介绍的电镀用开关电源,输出电压从0～12V、电流从0～5000A连续可调,满载输出功率为60kW。由于采用了ZVT软开关等技术,同时采用了较好的散热结构,该电源的各项指标都满足了用户的要求,现已小批量投入生产。
2 主电路的拓扑结构
鉴于如此大功率的输出,高频逆变部分采用以IGBT为功率开关器件的全桥拓扑结构,整个主电路如图1所示,包括:工频三相交流电输入、二极管整流桥、EMI滤波器、滤波电感电容、高频全桥逆变器、高频变压器、输出整流环节、输出LC滤波器等。
隔直电容Cb是用来平衡变压器伏秒值,防止偏磁的。考虑到效率的问题,谐振电感Ls只利用了变压器本身的漏感。因为如果该电感太大,将会导致过高的关断电压尖峰，这对开关管极为不利，同时也会增大关断损耗。另一方面,还会造成严重的占空比丢失,引起开关器件的电流峰值增高,使得系统的性能降低。

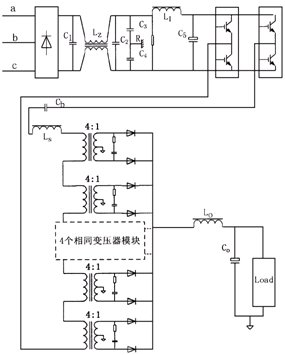

图1 主电路原理图
3 零电压软开关
高频全桥逆变器的控制方式为移相FB-ZVS控制方式,控制芯片采用Unitrode公司生产的UC3875N。超前桥臂在全负载范围内实现了零电压软开关,滞后桥臂在75%以上负载范围内实现了零电压软开关。图2为滞后桥臂IGBT的驱动电压和集射极电压波形,可以看出实现了零电压开通。
开关频率选择20kHz,这样设计一方面可以减小IGBT的关断损耗,另一方面又可以兼顾高频化，使功率变压器及输出滤波环节的体积减小。

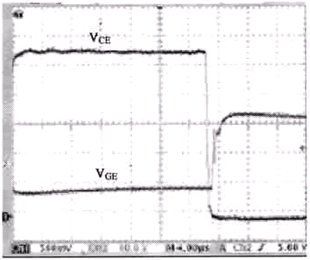

图2 IGBT驱动电压和集射极电压波形图
4 容性功率母排
在最初的实验样机中,滤波电容C5与IGBT模块之间的连接母排为普通的功率母排。在实验中发现IGB上的电压及流过IGBT的电流均发生了高频震荡,图3为满功率时采集的变压器初级的电压、电流波形图。原因是并联在IGBT模块上的突波吸收电容与功率母排的寄生电感发生了高频谐振。满载运行一小时后,功率母排的温升为38℃,电容C5的温升为24℃。
图3 使用普通功率母排时变压器初级电压、电流波形
为了消除谐振及减小功率母排、滤波电容的温升，我们最终采用了容性功率功率母排，图4为采用容性功率母排后满功率时采集的变压器初级的电压、电流波形图。从图中可以看出，谐振基本消除，满载运行一小时后，无感功率母排的温升为11℃,电容C5的温升为10℃。
图4 使用容性功率母排后变压器初级电压、电流波形
5 采用多个变压器串并联结构，使并联的输出整流二极管之间实现自动均流
为了进一步减少损耗，输出整流二极管采用多只大电流400A、耐高电压80V的肖特基二极管并联使用。而且,每个变压器的次级输出采用了全波整流方式。这样,每一次导通期间只有一组二极管流过电流。同时,次级整流二极管配上了RC吸收网络,以抑止由变压器漏感和肖特基二极管本体电容引起的寄生震荡。这些措施都最大限度地减小了电源的输出损耗,有利于效率的提高。
