调频广播发射机多功能检测仪电路_电路图

作者:   发布日期:2016-03-12 13:14   信息来源:http://www.lp1995.com

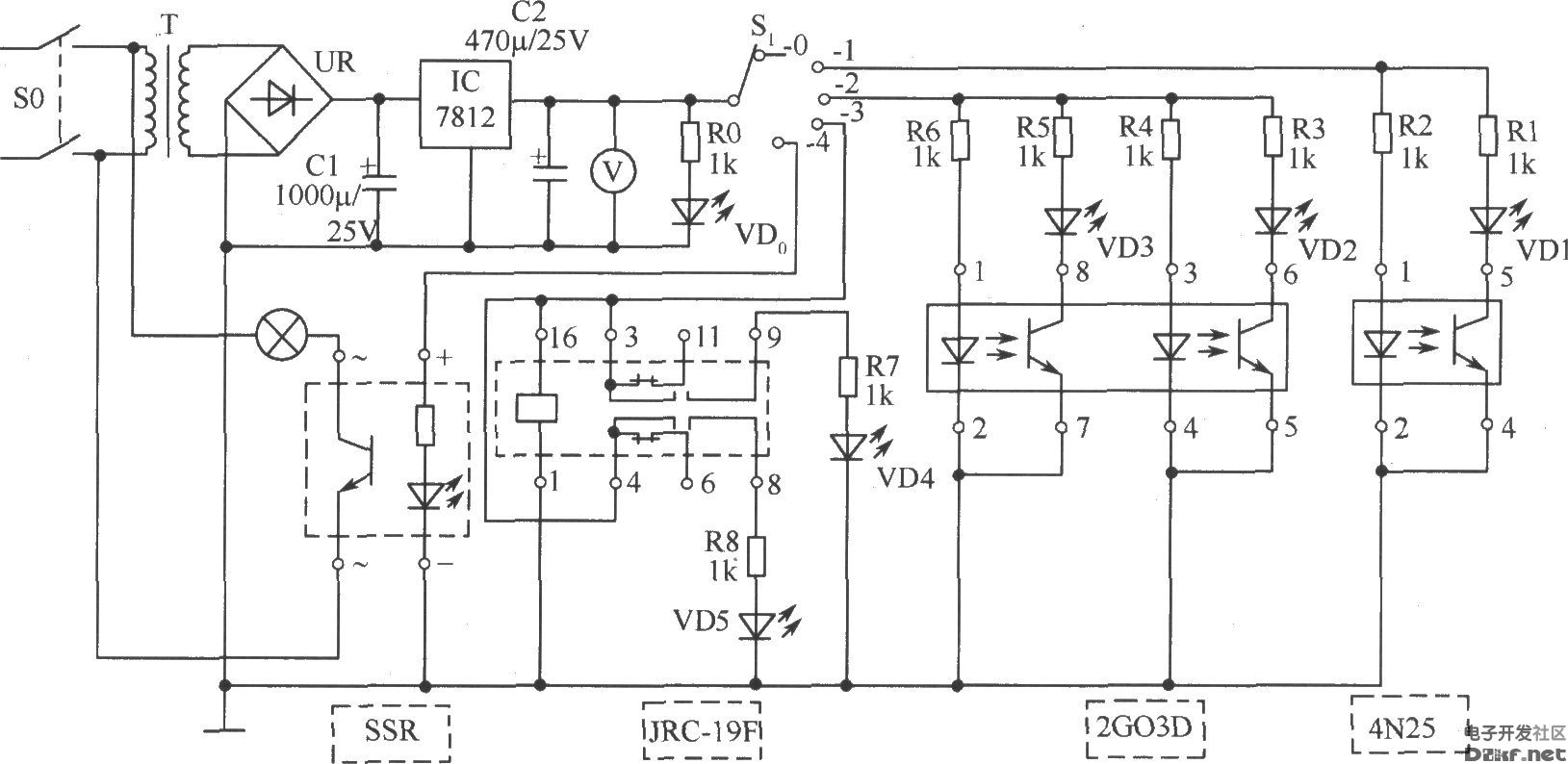

    如图所示为调频广播发射机多功能检测仪电路。交流220V市电经电源开关S0加到电源变压器T上,输出15V低压交流电,然后经UR桥式整流,C1滤波,再经稳压集成电路IC输出 12V电压,电压表指示直流电12V的读数,VD0作为电源指示灯,R0是限流电阻。R1~R8的阻值和作用均与R0相同。 12V电源接到测量选择开关S1上,平时此开关置于空脚。如果测量的是光耦4N25,此元件共有6个脚,1脚和2脚是输入端(1脚接正,2脚接地),4脚和5脚是输出端(4脚接地,5脚接高电位)。将其插到相应的管座上,注意管脚与管座对应(最好在管座上做上标记),否则元件将被烧坏,然后将测量开关S1旋到S1-1上,再打开电源开关S0,此时发光二极管VD1不亮,说明4N25损坏(开路或短路)。若VD1发光,说明光耦4N25是好的,测完后再将选择开关S1-1退回S1.0位置。同理,S1-2挡是测量光电耦合器2G03D,此光耦是两个耦合导通器件,1脚(正)和2脚(地)是输人端,相应的8脚(高电位)和7脚(地)是输出端;3脚(正)和4脚(地)是另一个输入端,6脚(高电位)和5脚(地)是输出端。插上被测元器件,若VD2和VD3都亮,说明2G03D完好;若VD2和VD3两个都不发光或者有一个不亮,说明元件损坏或部分损坏,必须将其更换。选择开关S1-3挡是测量小型电磁继电器JRC-19F/012M的。1脚和16脚接 12V线包电压,3脚和9脚、4脚和8脚为两组常开接点。当测量此器件时,先插上JRC-19F,将选择开关旋到S1-3位置,打开电源开关S0。若VD4和VD5都亮,说明此继电器吸合正常:若一个发光管不亮,说明对应的接点没有吸合上;若两个指示灯都不亮,证明两组接点吸合不好或线包损坏。选择开关S1-4挡是测量固态继电器SSR器件的。输入端接 12V电源,输出端接交流220V控制回路,这里用小功率照明灯泡代替,将固态继电器插入相应的自制管座(一定不要插错位置),将开关旋至S1.4上,打开电源开关S0,220V灯泡亮,说明SSR工作正常,否则此元件损坏。
