调频广播发射机多功能检测仪电路图

作者：   发布日期：2016-03-12 13:14   信息来源：http://www.lp1995.com

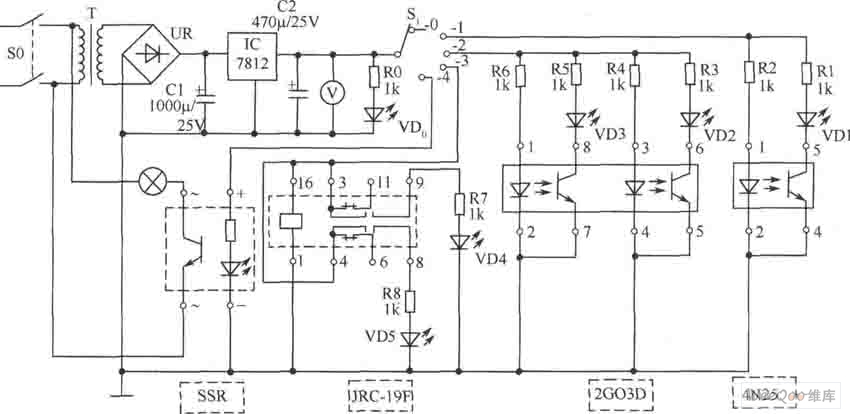

    如图所示为调频广播发射机多功能检测仪电路。交流220V市电经电源开关S0加到电源变压器T上，输出15V低压交流电，然后经UR桥式整流，C1滤波，再经稳压集成电路IC输出+12V电压，电压表指示直流电12V的读数，VD0作为电源指示灯，R0是限流电阻。R1～R8的阻值和作用均与R0相同。+12V电源接到测量选择开关S1上，平时此开关置于空脚。如果测量的是光耦4N25，此元件共有6个脚，1脚和2脚是输入端(1脚接正，2脚接地)，4脚和5脚是输出端(4脚接地，5脚接高电位)。将其插到相应的管座上，注意管脚与管座对应(最好在管座上做上标记)，否则元件将被烧坏，然后将测量开关S1旋到S1-1上，再打开电源开关S0，此时发光二极管VD1不亮，说明4N25损坏(开路或短路)。若VD1发光，说明光耦4N25是好的，测完后再将选择开关S1-1退回S1.0位置。同理，S1-2挡是测量光电耦合器2G03D，此光耦是两个耦合导通器件，1脚(正)和2脚(地)是输人端，相应的8脚(高电位)和7脚(地)是输出端；3脚(正)和4脚(地)是另一个输入端，6脚(高电位)和5脚(地)是输出端。插上被测元器件，若VD2和VD3都亮，说明2G03D完好；若VD2和VD3两个都不发光或者有一个不亮，说明元件损坏或部分损坏，必须将其更换。选择开关S1-3挡是测量小型电磁继电器JRC-19F／012M的。1脚和16脚接+12V线包电压，3脚和9脚、4脚和8脚为两组常开接点。当测量此器件时，先插上JRC-19F，将选择开关旋到S1-3位置，打开电源开关S0。若VD4和VD5都亮，说明此继电器吸合正常：若一个发光管不亮，说明对应的接点没有吸合上；若两个指示灯都不亮，证明两组接点吸合不好或线包损坏。选择开关S1-4挡是测量固态继电器SSR器件的。输入端接+12V电源，输出端接交流220V控制回路，这里用小功率照明灯泡代替，将固态继电器插入相应的自制管座(一定不要插错位置)，将开关旋至S1.4上，打开电源开关S0，220V灯泡亮，说明SSR工作正常，否则此元件损坏。
