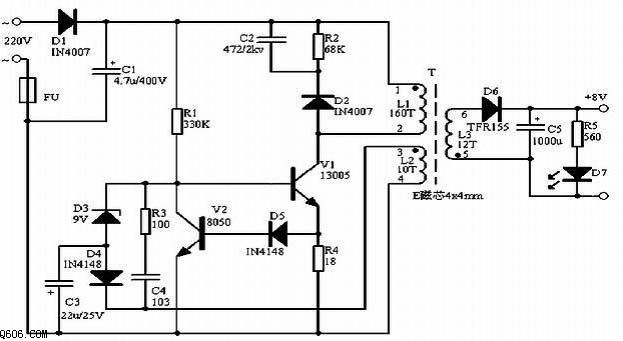

        开关电源原理图如图所示。虽然稳压精度不高，但能满足一般要求，且电路简洁，采用常规元件，成本极低，输出允许开路和短路。
市电经D1整流及C1滤波后得到约300V的直流电压加在变压器的①脚（L1的上端），同时此电压经R1给V1加上偏置后后使其微微导通，有电流流过L1，同时反馈线圈L2的上端（变压器的③脚）形成正电压，此电压经C4、R3反馈给V1，使其更导通，乃至饱和，最后随反馈电流的减小，V1迅速退出饱和并截止，如此循环形成振荡，在次级线圈L3上感应出所需的输出电压。L2是反馈线圈，同时也与D4、D3、C3一起组成稳压电路。当线圈L3经D6整流后在C5上的电压升高后，同时也表现为L2经D4整流后在C3负极上的电压更低，当低至约为稳压管D3（9V）的稳压值时D3导通，使V1有基极短路到地，关断V1，最终使输出电压降低。电路中R4、D5、V2组成过流保护电路。当某些原因引起V1的工作电流大太时，R4上产生的电压互感器经D5加至V2基极，V2导通，V1基极电压下降，使V1电流减小。D3的稳压值理论为9V+0.5~0.7V，在实际应用时，若要改变输出电压，只要更换不同稳压值的D3即可，稳压值越小，输出电压越低，反之则越高。
