夏华L22A1K 液晶彩电通电开机无光栅、无图像、无伴音，电源指示

作者：   发布日期：2016-03-11 19:31   信息来源：http://www.lp1995.com



　厦华L22AIK型液晶彩电采用开关电源电路，产生一组+12V直流电源，再经多个分支稳压电路处理后，得到不同幅值的稳定电压，供电视机各部分电路使用，其电源指示灯接在+12V直流电源输出端。本机出现‘三无’故障时，电源指示灯可点亮，说明+12V开关电源基本正常，问题可能出在+12V开关电源输出端后的某个或某些分支稳压电路中。

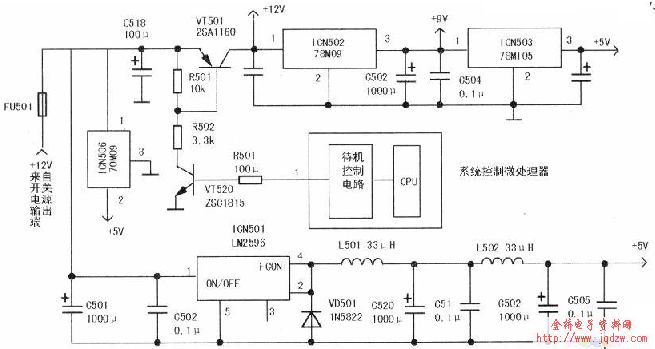

　　根据电路板测绘的该电视机开关电源+12V电压输出端之后的分支稳压电路如下图所示。

　　通电开机，用万用表测量进入分支稳压电路的12V电压基本正常，但测VT501发射极与地之间的电压为OV。检查保险丝FU501已熔断，估计电路中有严重漏电或击穿短路现象。断开交流电源，在路测量ICN501①脚与地之间的直流电阻

，只有280Ω左右，且无充放电现象（正常值＞5kΩ，且具有充放电现象），这显然就是问题所在。

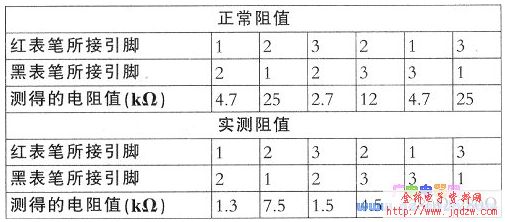

　　检查滤波电容C518、C501、C502，未见异常。断开ICN501①脚，测上述的电阻仍然很小。怀疑三端稳压块ICN506损坏，拆下检查，测各引脚间开路阻值如下表所示，与正常值对比，相差较大，说明其已损坏。

　　用一块W7809型三端稳压电路代换ICN506，用一只同规格保险丝代换FU501后，通电试机，电视机恢复正常，故障排除。
