这是一款在浮充状态下，交直流供电能快速自动转换的不间断电源，电路如图所示。

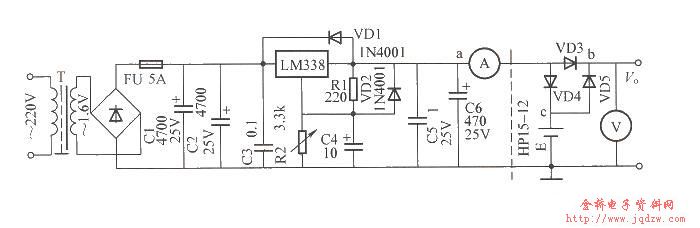

蓄电池在浮充状态下的不间断电源电路
如图所示虚线右边为充电、放电及供电自动转换部分。当有交流电源时，稳压电源输出的直流电压分成两路：一路输出到负载，另一路经VD4给蓄电池充电。VD4有两个作用：①提供充电电流通路；②防止蓄电池充满后反向放电。VD5的作用是自动完成交直流供电的快速切换。当有交流电时，稳压输出的直流电压给供电。由于设定的输出电压高于蓄电池电压，VD5负极电位高于正极电位，故VD5截止，蓄电池不向外供电。一旦交流停止供电，b点电位低于c电位时VD5导通，蓄电池开始对负载供电，从而实现了供电的不间断性。
图中虚线以左为稳压电源部分。三端可调稳压器采用LM338K，这种器件可输出1.25～32V连续可调的直流电压，最大输出电流5A。其内部设有过电流过热保护电路，是一种相当实用的稳压器件。
电源二次容量为100V·A，二次输出电压有14V、16V、18V等3挡抽头：以适应交流电压的变化。C1、C2、C6为滤波电容，C3、C5为防自激电容，C4与R2并联可提高电源的纹波抑制比。VD1、VD2为保护二极管，用来防止当输人、输出滤波电容较大时，输入及输出端对地短路对稳压器造成的损坏。R2用3.3kΩ或5.1kΩ的半可变电阻，或在调定电压后换成一个固定电阻。
元器件选择：变压器铁心应选导磁率较高的材料。整流二极管或全桥应选用5A以上的器件，如用全桥，最好加装散热片。三端稳压器应选用正品器件，加装足够大的散热片。VD3～VD5应选用在大电流情况下正向压降小的二极管，建议用肖特基二极管。
