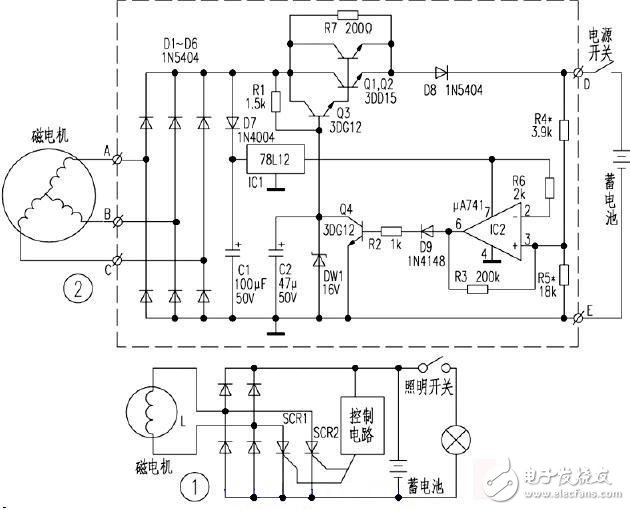

本装置电路如图所示。磁电机输出的交流电压经二极管Ｄ１～Ｄ６整流后变成脉动直流电压分两路输出。一路由Ｑ１、Ｑ２、Ｑ３、Ｒ１、Ｒ７、ＤＷ１，以及Ｃ２组成的典型晶体管串联稳压电路稳压后输出１６Ｖ电压，经Ｄ８给蓄电池充电；另一路经Ｄ７隔离后由Ｃ１滤波、ＩＣ１稳压得到１２Ｖ直流稳定电压对运算放大器ＩＣ２供电，并且经电阻Ｒ６接至ＩＣ２的②脚作基准电压，蓄电池的电压经Ｒ４、Ｒ５分压后送至ＩＣ２的③脚作为比较电压。当蓄电池的电压低于１４。４Ｖ时，加至ＩＣ２③脚的比较电压比②脚的１２Ｖ基准电压低，运算放大器输出低电平，Ｑ４截止，Ｑ１～Ｑ３正常工作输出１６Ｖ电压。当蓄电池的电压高于１４。４Ｖ时，ＩＣ２的③脚比较电压高于②脚基准电压，ＩＣ２输出高电平，Ｑ４饱和导通，分流掉流入Ｑ３基极的电流，从而造成Ｑ１Ｑ２的输出电压大幅下降，Ｄ８截止，停止向蓄电池充电和向电器供电。此时，车上的电器均由蓄电池供电。当蓄电池的电压再次低于１４。４Ｖ时，则ＩＣ２又输出低电平，Ｑ１、Ｑ２又正常输出。显然，当蓄电池充满电时，磁电机几乎工作在空载状态，而不像常规的硅整流稳压器那样处于大负荷短路状态，这就达到了节能的目的。电路中Ｒ３为ＩＣ２的正反馈电阻，Ｒ７用于在Ｑ１Ｑ２截止时给蓄电池进行涓流充电，Ｄ９的作用是保证某些运算放大器的微量零漂输出不至于导致Ｑ４导通，而产生误动作。
