音响电源220V150W电子火牛直流变压器

作者：   发布日期：2016-03-10 21:53   信息来源：http://www.lp1995.com

     人们认为大功率的音响中的功率放大器的电源应该使用环形工频变压器（环形火牛）其实采用电子火牛变压器效果会更好。

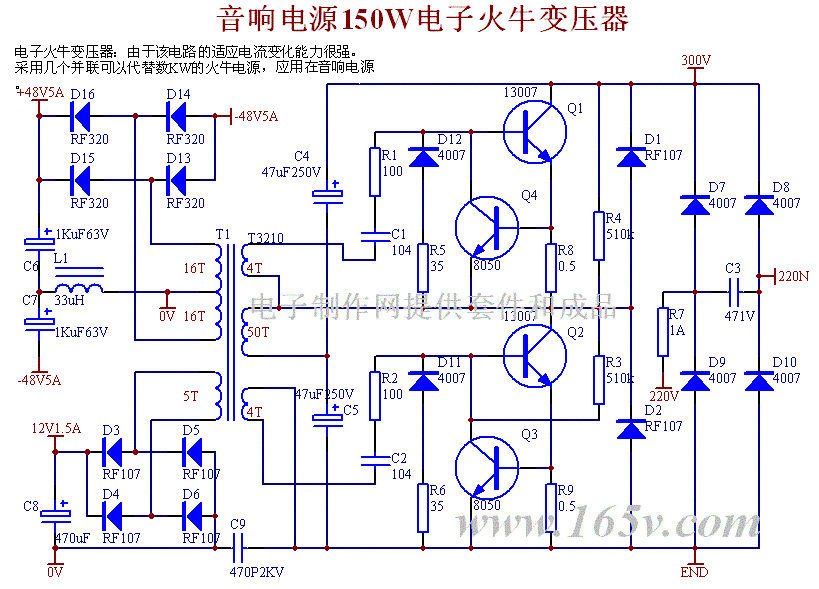

下面介绍的电路图就是一款‘电子火牛变压器’它属于开关电源的一个门派，但是和开关电源有不同它不能引入稳压反馈！
否则它的电流反应速度会大幅度减小！但是又必须有过电流保护确保证电路工作安全。
电子火牛变压器：由于该电路的适应电流变化能力很强。采用几个并联可以代替数KW的火牛电源，应用在音响电源。

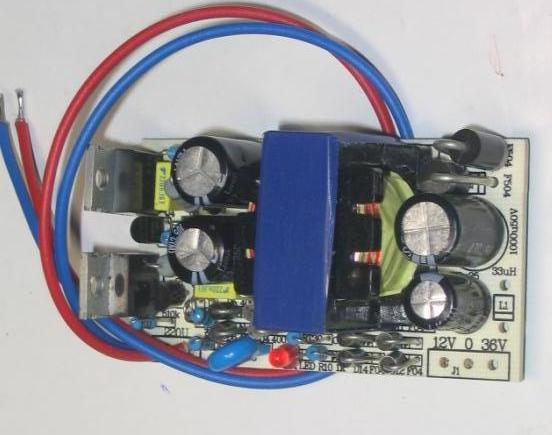

图片产品是输出70W不需要散热片的3A36V和1A12V的实物样品！输出电压可以选择标称电压（12V和12V/12V-15V12V-24V/12-30V/12V-36V/12V-48V）每套30元/套。
