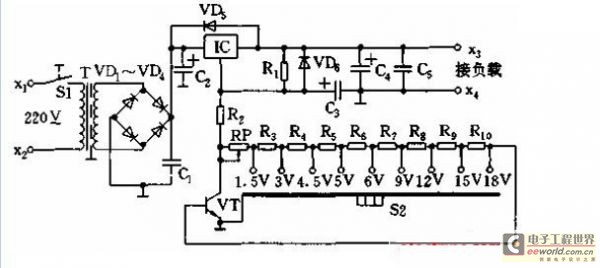

九档可调直流电源主要是由稳压三端可调集成块(m31)为核心元件，lm317可调端接有三家管vt，可调用电位器rp及电阻r3 r10，可以满足输出所需9种不同的电源电压。
制作时，变压器t可能利用12寸黑白电视机的电视机的电源变压器。亦可自行绕组，采用geb22828硅钢片一次线圈用 0.7mm漆包线绕组158匝，这样变压器二次输出电压为25v交流电压。
稳压部分ic采用lm317稳压集成电路，通过拨动s2，可以再输出端x3,x4得到固定的九档直流电压。如果调整电位器rp，则可以在0至24v之间任意选择。图中r3至r10之值仅供参考。
为避免使用中转换开关s2出现暂时断开或接触不良，导致输出电压过高而损坏负载，这里设置了一只三极管vt。
