LTM4628是双路8A 或单路DC/DC μModule稳压器,包括有开关控制器,功率FET,电感以及所有的支持元件.输入电压从4.5V到 26.5V,两输出的电压从0.6V 到 5.5V,由外接电阻设定,直流输出总误差为±1.5%,主要用在通信和网络设备,存储和ATCA卡以及工业设备.
LTM4628应用:
Telecom and Networking Equipment
Storage and ATCA Cards
Industrial Equipment

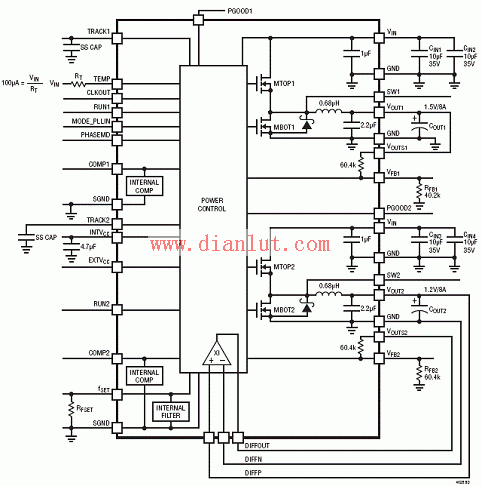

图1.LTM4628简化方框图
TYPICAL APPLICATION

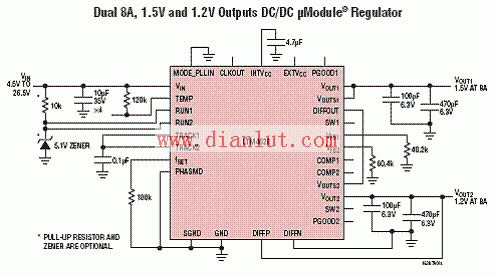

图2.LTM4628双路8A,1.2V和1.5V输出DC/DC稳压器电路图

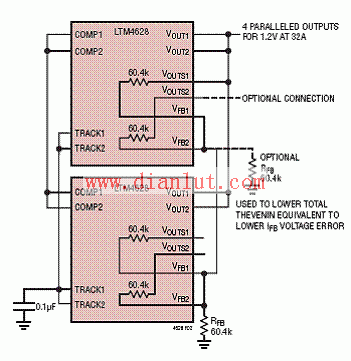

图3.LTM4628四相并联配置框图

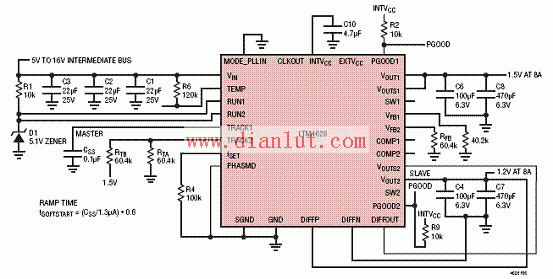

图4.LTM4628输出跟踪的应用电路图
图5.LTM4628应用电路图:7V-16V输入,1.5V和1.2V输出
图6.LTM4628应用电路图:1.0V和1.2V输出跟踪

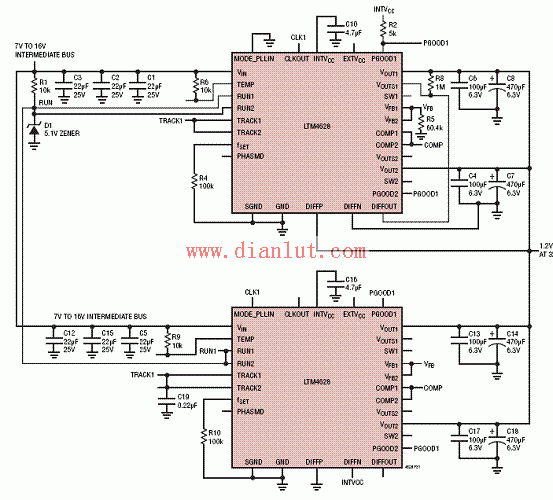

图7.LTM4628应用电路图:四相1.2V/32A输出
