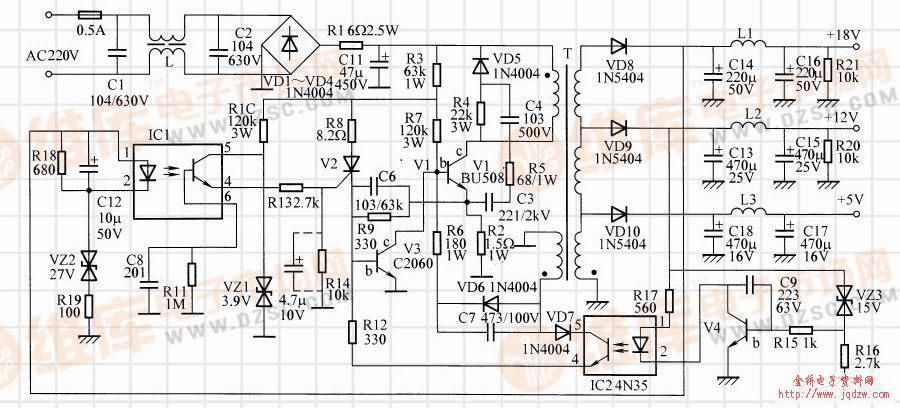

卫星接收机开关电源电路（一）
电路工作原理：
（1）电路组成。220V交流电经过由C1、L、C2组成的共模滤波电路滤波后，再经过VD1～VD4组成的桥式整流及C11滤波，在C11两端产生300V左右的直流电压。该电压一路经开关变压器T的一次绕组加到开关管V1的c极，另一路经R3、R7加到开关管VI的b极，使V1导通。V1的集电极电流Iv1,c流经T的一次绕组时，在二次绕组中产生一个感应电压。二次绕组的感应电压（下正上负）通过VD6、C7、R6加到V1的b极形成正反馈，V1很快进入饱和状态。在VI饱和期间，流过T一次绕组的电流Iv1，c呈线性增大，而VI的基极电流因二次绕组的感应电压对C7不断充电而减小，当Iv1，b＜Iv1,c/β时，V1退出饱和区，进人放大区，Iv1,c将开始减小，这一电流变化引起二次绕组中的感应电压反相（上正下负）。通过VD6、C7、R6组成的正反馈支路，使V1很快截止。V1截止后，300V左右的直流电压又通过R3、R7为V1提供基极电流，进人下一个循环，V1、T及正反馈支路组成一个间歇振荡器。
在变压器二次输出的3路中，第1路经VD10整流和C18、L3、C17组成的π形滤波器滤波后输出＋8V（线路板上标注＋5V）左右的直流电压，加到主板三端稳压集成块7805上。第2路经VD9整流和C13、L2、C15组成的π形滤波器滤波后输出＋16V（线路板上标注“＋12V”）左右的直流电压，加到主板三端稳压集成块7812上去；同时，经C13滤波后的电压也加到由VZ3、R15、R16、C9、V4、IC2组成的采样误差放大电路中。第3路经VD8整流和C14、Ll、C16组成的π形滤波器滤波后输出＋21V（线路板上标注＋18V）左右的直流电压，加到主板的稳压集成块LM317上去；同时，经C14滤波后的电压也加到过电压保护电路中由R18、VZ2、R19、C12、IC1组成的过电压检测电路。
（2）稳压过程。当输出电压升高时，R16的两端电压也增加，通过R15送到V4的b极的电位跟着上升，使V4的c极电流增加，IC2中的发光二极管的发光度增加，IC2导通加强；一次绕组的感应电压通过VD7、IC2、R12加到V3的b极的电压也增加，使V3的b极电流加大，集电极电流随之加大；V3的c极与V1的b极相连，对VI的b极分流作用加大，使V1导通时间变小，输出电压下降。当输出电压下降时，变化过程与上述相反，从而使输出电压稳定。
（3）过电压保护。当输出电压升高（C14两端电压超过VZ2的稳压值27V）时，通过R18、VZ2、R19组成的串联分压电路的分压，R18两端的电压使IC1中的发光二极管发光，IC1导通加强；30OV的直流电压通过R3、R1O、IC1、R13加到V2控制极，使晶闸管V2导通，V3的b极电位上升，V3饱和，VI基极电流被V3分流，VI截止，输出电压为零，起到保护作用。
