本扩音机用开关电源是一台隔离型大功率AC／DC开关式电压变换器。它直接输入220V市电，经该电源隔离转换为双路±33V直流输出，相当于环形变压器降压及整流、滤波后的电源组合，其标称功率为200W，最大可达260W，非常适合绝大部分扩音板以及傻瓜功放电路使用。

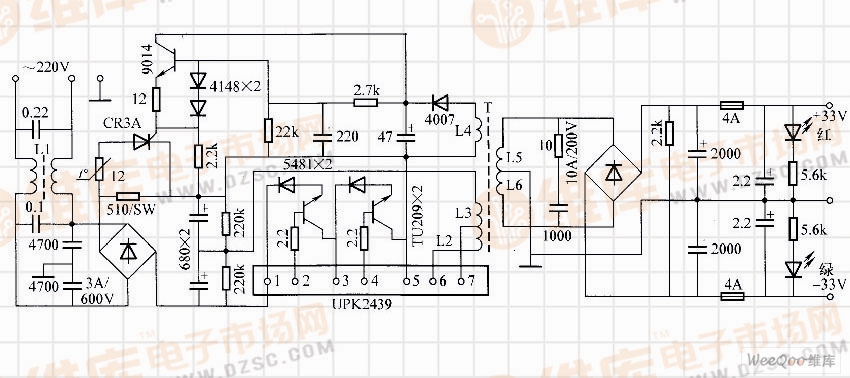

功放专用开关电源
电路工作原理：电路由输入整流滤波、二次软启动、开关式电压变换和低压高速整流滤波输出等4个部分组成。市电在进入高压整流之前，先经过由L1以及电容组成的滤波电路，以消除可能产生的高频噪声波干扰，再送入高压式整流器进行整流，其脉动直流高压经510Ω大功率电阻向高压滤波电解电容限流充电。当开关控制电路UPK2439第5脚电压上升到约100V时，开关控制电路被启动，L2、L3产生幅值较小的高频龟压，通过磁耦合使L4产生感应电动势，二次也有较小能量输出。当第5脚电压上升到200V时，L4中感应电动势已足够大，经整流滤波后使三极管9014导通，正向电压经120Ω电阻加于晶闸管触发极使之导通。另一方面，高压主回路还采NTC大功率软启动元件延时限制冷态开机时的浪涌电流冲击以完成二次软启动开机过程。
该开关电源的心脏是高速开关控制变换推动电路，它属双端驱动电路，采用它不仅能使整个电源的稳定性得到保证，而且也使外围电路十分简洁。
元器件选择：UPK2439的1、5端为300V高压直流输入，2、4端为激励输出，6、7端配接隔离变压器3端为变换输人。隔离变压器T用E42高频铁氧体磁心制作，改变L5、L6匝数可增减二次输出电压。低压整流采用高速快恢复大电流二极管，当配以2000uF滤波电容时,其输出直流电压就十分平滑纯净。
