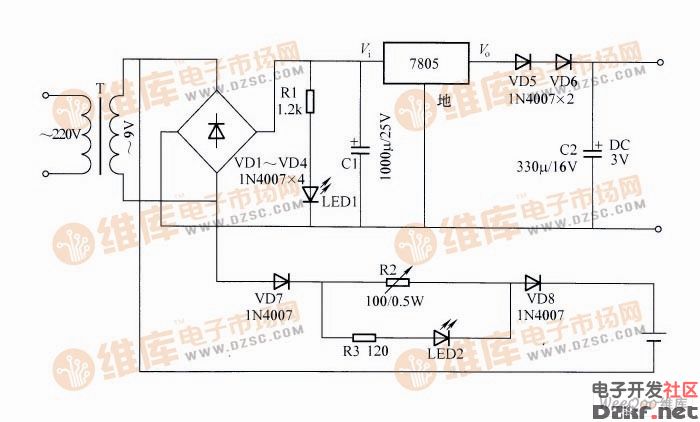

此充电器电路简洁，集充电器与直流稳压电源于一身，电路如图所示。
电源、充电两用机制作电路
电路工作原理：220V市电经变压器T降至9V，经整流滤波后加在固定三端稳压器7805的输人端，为使输出电压低于7805的固定输出电压5V，串联了两只二极管VD5和VD6。利用二极管的正向特性，如果有电流流过二极管，则其两端电压一定为0.6～0.7V，再经C2滤波，提供直流稳压输出。
电路中稳压器的输人端要尽量靠近滤波电容C1，以免线路分布影响，引起输人端的高频自激。LED1为电源指示，VD5是隔离二极管，用以防止充电过程中电网突然停电时电池反向放电。LED2、R3起通断指示作用，改变R2的阻值，使电路按电池容量10h放电速率的电流输出，接人电池，LED2亮表示充电开始。
元器件的选择：VD1～VD6可选用lN4004或lN4007小型整流管，R2选用100Ω／0.5W，其他元件无特殊要求。
