简易大电流可调稳压电源电路图

作者：   发布日期：2016-03-10 09:59   信息来源：http://www.lp1995.com

    欢迎访问金桥电子资料网！www.jqdzw.com (看不清的图片可以通过点击图片放大查看！）

大电流可调稳压电源电路图

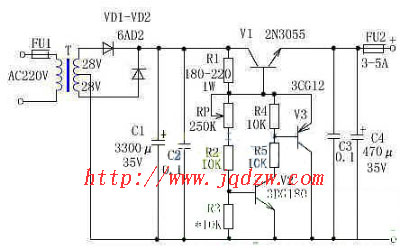

电路图及工作原理：稳压电源电路如下图所示,经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

元器件选择：

T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。VD1、VD2选用6A02。

RP选用 1W左右普通电位器，阻值为250K～330K，

C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V 电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或 2SC3953，V3选用3CG12或3CG80
