| 欢迎访问金桥电子资料网！www.jqdzw.com (看不清的图片可以通过点击图片放大查看！） LM317扩流电路:2-30V连续可调,5A直流稳压电路

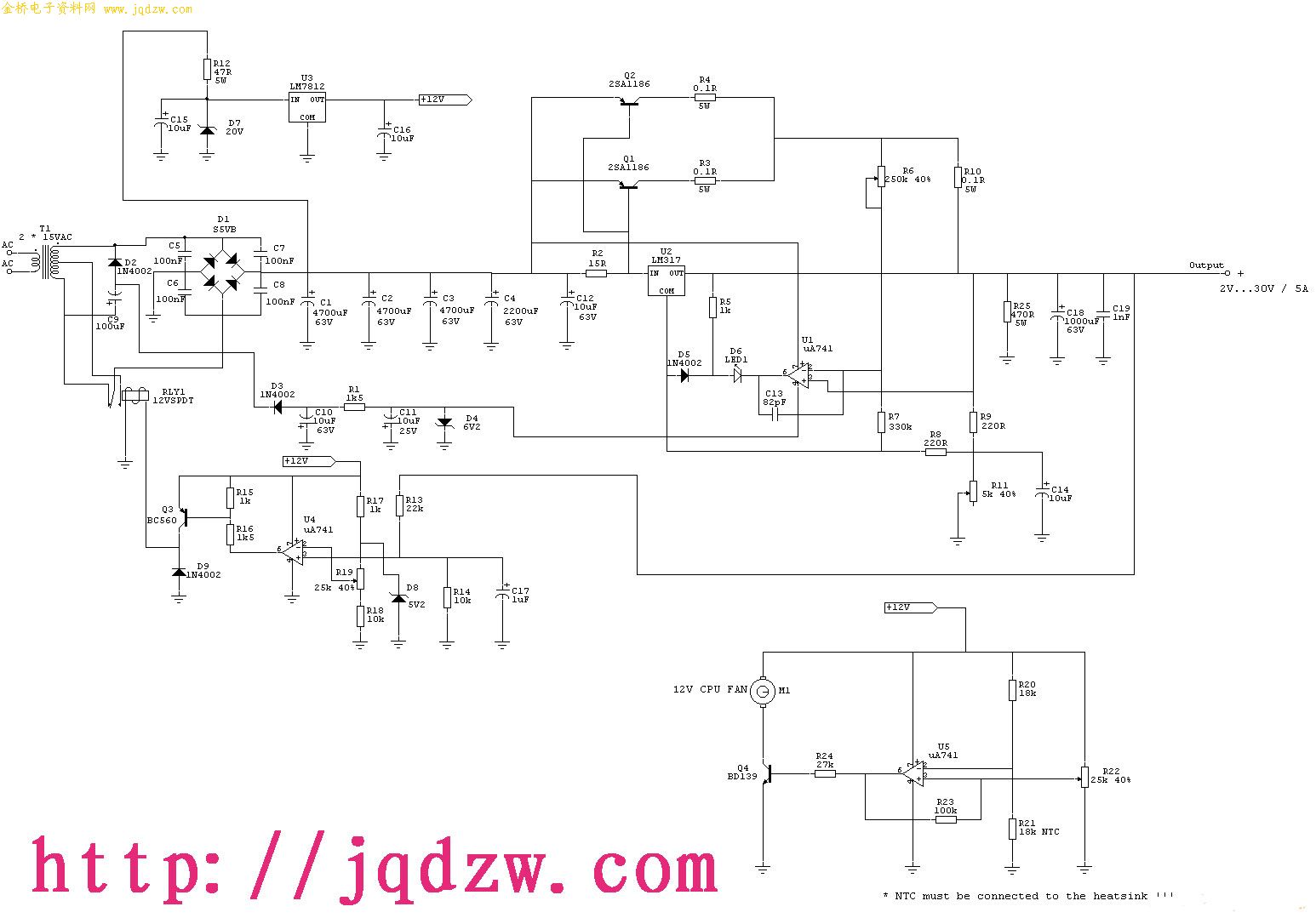

这是LM317与三极管2SA1186构成的扩流稳压电源，输出电压2-30V连续可调，负载电流可达5A，如果再多并联几只2SA1186，输出电流可达更高，前提是必需有足够大的散热片或风扇。R21是NTC热敏电阻，阻值18K。M1 风扇电机RLY1 12V继电器 电流10A
