彩电开关稳压电源，能在市电输人电压由150V变化到250V时，使稳定输出的直流电压变化小于0.5V，电源本身具有短路保护特性。电路如图所示。

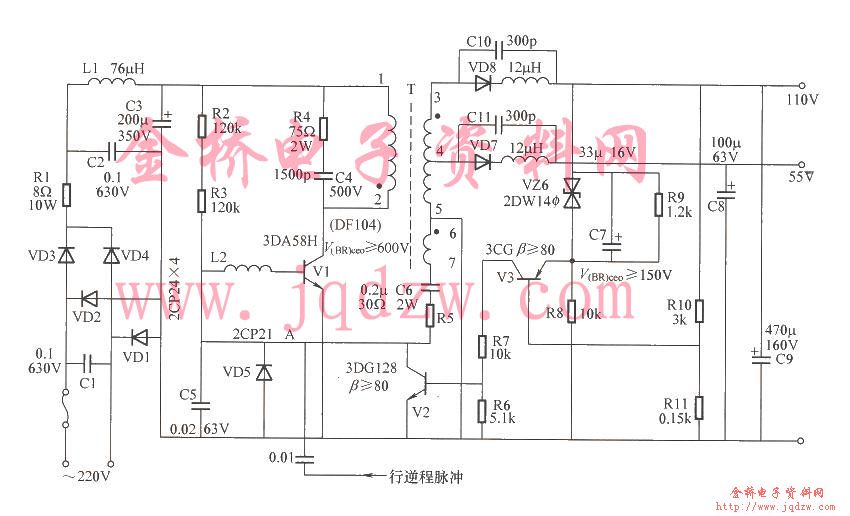

彩电开关稳压电源电路
电路工作原理：该电路是一个受控间歇振荡器，其中V1为开关管，V2为开关控制管，V3为比较放大管。市电经二极管VD1～VD4组成的全波整流电路整流后，经储能变压器T的一次绕组加到开关管V1，并在V1的集电极变换成与行逆程脉冲同步的矩形波。此矩形波经T的耦合，在其二次绕组形成矩形波电压，由二极管直流电压供给扫描、伴音输出电路，其他各级所需电压由行变压器逆程供电。比较放大管V3、开关控制管V2通过控制VI的导通时间来稳定输出电压。
元器件选择与制作：储能变压器T采用锰锌MXO－2000E17型磁心，先绕二次3～5绕组，再绕1～2绕组、最后绕6～7绕组。一次、二次级间要良好绝缘，各绕组均用0.6～0.8mm左右漆包线，3～4绕组132匝，3～4～5绕组各45匝，6～7绕组8匝。变压器绕好后，将E17的一只磁心中闾脚磨去1～1.5mm，测量变压器，使其一次电感为7.5mH左右。最后将制作好的变压器装入一个55×60mm的小铁盒中并用环氧树脂封灌。绕制时，变压器同名端要正确，否则电路不起振。
V1采用3DA58H或DF104等，V(BR）ceo＞600V，β＞15。若管子放大倍数太低，电路不易起振时可增加变压器6～7的匝数，或将C6由0.2μF增加到0.4μF。稳压管VZ6用2DW14。
