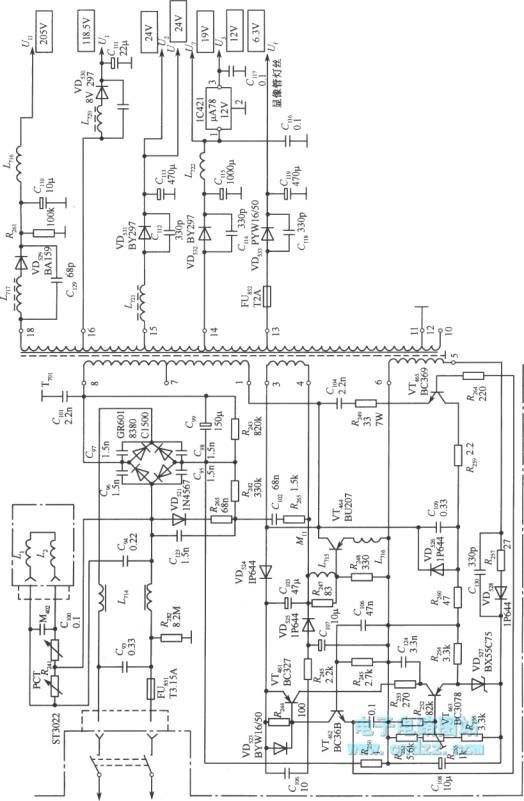

如图是另一个调频开关电源的例子，是德律风根5016型彩色电视机开关稳压电源。其频率变化范围为38～70kHz，当输进电压在90～300V的范围变化时，可保持输出直流电压的稳定.
该电源电路由输进整流滤波电路、振荡电路、误差放大电路、推动电路、输出整流滤波电路等组成。GR601为桥式整流器，用于输人整流：C93、C94、L714组成输进市电滤波器；C95～C98、 R242、R243用来抑制浪涌电流。C99为输进平滑滤波电容。其输出的300V直流电压通过变压器T701提供给开关功率管VT464。 振荡电路由开关管VT464、变压器T701的低级绕组①～③端和反馈绕组③～④端、VD526、 VD521、C109、C102和R265、R260、R250等组成。它是用50Hz的交流电经VD521整流后的半波来触发起振的。其振荡状态是由T701的①～⑧端绕组与③～④端绕组间的正反馈及C109的充、放电来形成和维持的。 误差放大管是VT463。基准电压电路由R254、VD527组成。取样电路由分压电阻R251、 R256、R255组成。T701的⑤～⑥端是取样绕组。VT461、VT462等组成推动电路。 取样绕组⑤～⑥端从T701耦合来的脉冲信号电压，经二极管VD528和电容C108整流滤波之后输出20.4V的直流电压，经过取样分压电路加在VT463的基极，与基准电压比较后的误差信号经过放大后加在VT462的基极。同时T701③～④端绕组通过VD525、C107得到的直流电压也加到VT462上作为触发信号，使VT462、VT461导通。这样便把电压误差信号经过VT462、 VT461加进电容C103中，控制开关管VT464的基极，以改变振荡频率，使输出保持稳定。 本电源自身具有过流保护功能：当负载短路时，变压器T701次级中电流很大。该电流可破坏间歇振荡电路的平衡状态而停振，从此电源停止工作，故不会损坏电源。 VT465、R259和R264等组成了欠压保护电路。当输人电压下降到150V以下时，VT464集电极电压下降，集电极电流减小，T70l⑤～⑥端绕组的电压减小，C108上的电压降低，VT463基极电位下降，VT463、VT461的集电极电位上升。VT464基极电位上升，其集电极电流Ic464增大，从而保持了输出电压的稳定。 当输进电压进一步降低到110V左右时，VT465开始工作。由于VT465内阻变小，从而改变了振荡频率，使输出电压上升，仍可保持输出电压U0的稳定。
|
