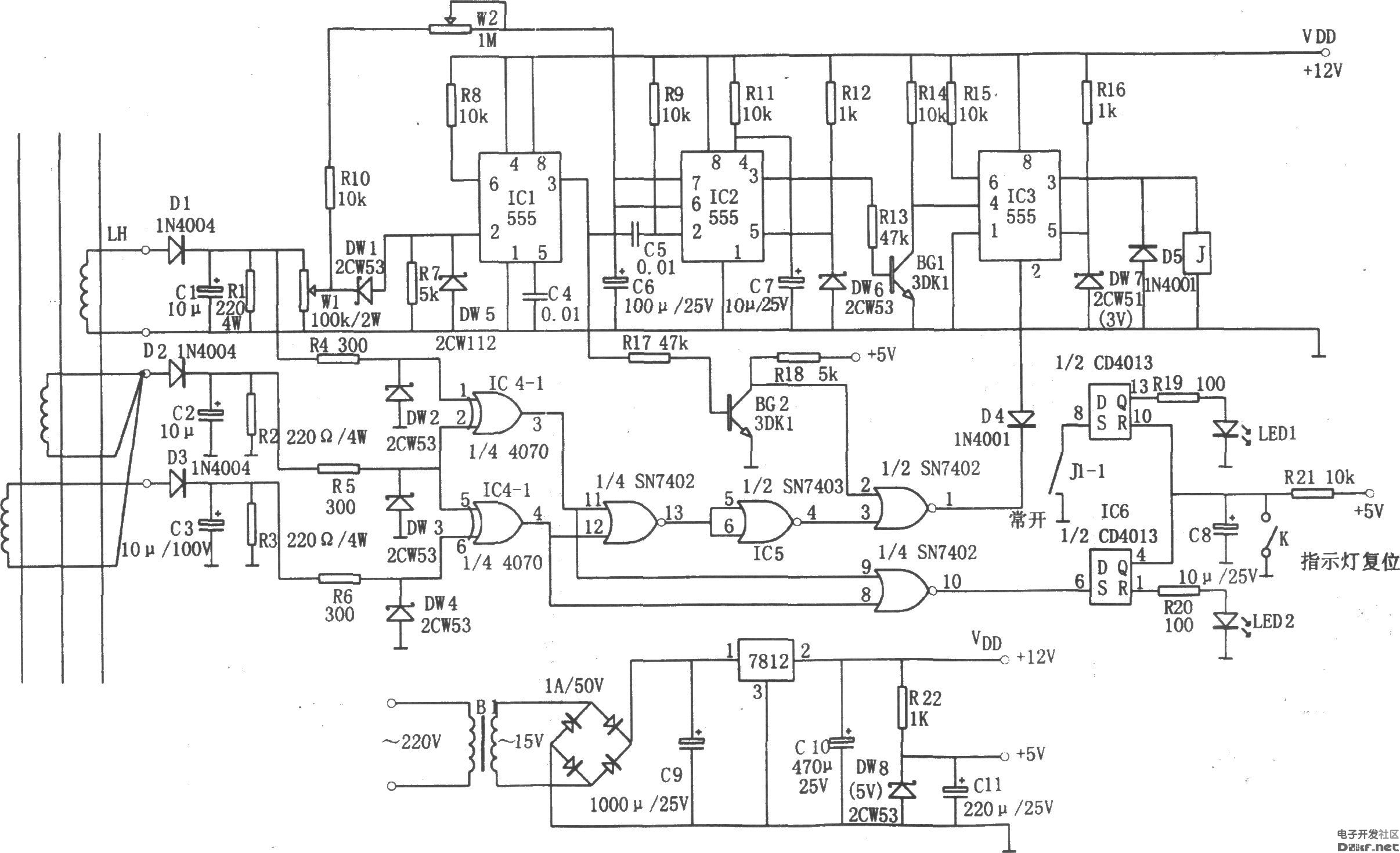

如图所示为电器设备过载和断相保护电路。该装置由 12V、 5V的直流稳压电源、交流互感器、电压比较器、封锁定时器、继电器控制电路和缺相保护电路等组成。其中直流稳压电源为整个电路提供直流电压。 交流互感器LH将三相中流过的电流按比例地耦合出来，并分别经D1C1、D2C2、D3C3整流滤波后加至电压比较器(IC1、DW1、DW5、R7)和断相保护电路(IC4、IC5、IC6)。 对由IC4(CD4070)、IC5(7402)、IC6(CD4013)等组成的缺相保护电路，用于检测并判断三相电流的有无，若有一相断相，则IC3置位，继电器J吸合，将设备的电源断开，以进行断相保护。
|
