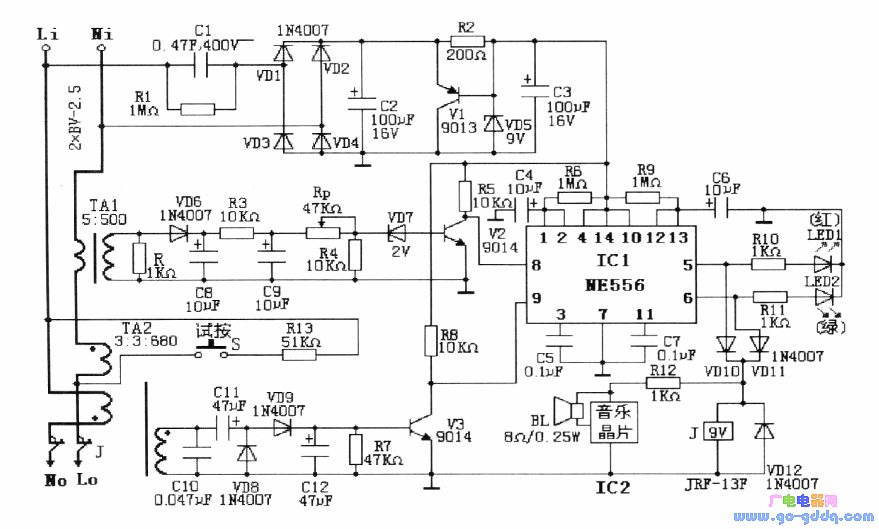

此款保安器电路如图所示，电路由直流稳压电源、过载保护和触电漏电保护三个部分组成。
1.直流稳压电源电路
市电经过C1、R1降压(也可用220V/9V，3W的变压器代替)，通过VD1~VD4整流和C2滤波后获得1OV左右的直流电压，再经过R2、V1和VD5的稳压电路得到9V的直流稳定电压供各控制电路使用。
2.过载保护电路
过载、短路检测电路由互感器TA1、R、VD6、C8、R3、C9、RP、R4等元件组成，其中R为电流变换为电压的取样电阻，以防TAI二次开路而出现过电压。
556接成双个单稳态工作模式，其一用于过载保护通道，其二用于触电保护通道。
负载功率正常时，TA1次级感应电压较低，稳压管VD7处于截止状态，开关三极管V2截止，单稳态电路处于稳态，556的5脚输出低电平，当某间宿舍用电功率超过限制范围或发生短路故障时，TA1次级电压升高，VD7反向击穿，三极管V2饱和导通，单稳态电路翻转，5脚输出高电平，发光管LED1（红)亮，继电器J吸合，常闭接点断开，将该宿舍用电线路切断，整间宿舍暂时断电(整个宿舍的供电电路经过其它接口受该继电器的控制)，同时音乐晶片工作，使扬声器BL发出音乐报警。此时电源通过R6对C4充电，当1、2脚电位上升到2/3电源电压时，电路自动翻转，J释放，该宿舍供电恢复正常，再次对负载功率进行测量，如超负荷负载已拔掉(或短路故障已排除)，继电器J维持释放状态，宿舍供电正常，否则将重复上述检测过程，超负载报警期间，电路对负载的检测次数约为10秒/次，限定功率大小通过调节可调电位器RP而实现，一般一间宿舍限定功率调为350W即可。
3.触电漏电保护电路
人体触电、漏电保护电路由互感器TA2、VD8、VD9等元件组成，正常工作时，由于TA2中两个初级线圈中的电流大小相等，方向相反，故TA2中次级电压为零。当发生人体触电或电器漏电时，人体或电器与大地间构成一个回路，使得流经TA2两个初级线圈的电流不相等，次级线圈产生交变电压，该交变电压经CIO滤除高频，再经过C11、VD8、VD9、Cl2二倍压整流，得到直流电压致使V3饱和导通。NE556的9脚变为低电平，6脚输出高电平，LED2(绿)亮，继电器J吸合，其常闭接点断开，确保人身安全，同时扬声器发出音乐报警。当人体脱离电源或漏电故障排除后，电路自动恢复供电，否则将多次重复检测和报警。检测和报警周期约为10秒/次。电路中的按钮S和电阻Rl3组成漏电试验电路。
制作步骤
1.元件选择
IC1为双555的NE556集成块，IC2为音乐晶体集成块；V1选9013作为分流调整管以限制整流输出电压为10.2V，V2和V3选9014或3DK4型开关管;LED1和LED2选Φ3口发光二极管；VD1~VD4、VD6、VD8~VDl2选IN4007，VD5选9V稳压管，VD7选2V稳压管；C1为0.47UF、400V，C5和C7为0.1μF、63V，C1O为0.O47μF、l60V，它们均为涤纶电容；C2、C3为1OOμF、16V，C4、C6、C8、C9为1OμF、16V，C11、Cl2为47μF，它们都为电解电容：R1、R6、R9选1MΩ，R2选200Ω，R3~R5、R8为10kΩ，R7为47kΩ，RIO~Rl2和R选lkΩ，它们均为金属膜或始膜电阻器：RP为47kΩ、0.5W电位器；S为普通按钮开关，TA1和TA2为电流互感器，采用MXO-2000型磁环，初级线圈采用Φ1.2mmQZ漆包绂绕制，而TA2初级采用双线并绕并注意均匀对称、相互绝缘，次级采用Φ0.2mm的漆包线绕制，TA1的N1=5匝，N2=500匝，TA2的N1=N2=3匝，N3=680匝；继电器J为JRF-l3F型，双触点，电流大于2A；扬声器BL选小口径薄型8Ω/0.25W。
2.安装调试要求
可以将电路元件安装在万用电路板上，用导线连接起来，检查安装连接无误，并确保无虚焊、短路等质量问题，为了提高可靠性，也可预先设计和腐蚀敷铜板，再将元件安装在敷铜板上。为了防止电路板带电，调试时可用220V/9V、3W的变压器对电路供电，调试完毕后拆除变压器，并装上R1和C1；R为负荷电流变换为电压的取样电阻，改变其电阻值可改变取样电压，以调整整定电流的范围；接下试验按钮S可检验触电漏电保护动作是否可靠，其漏电电流可由R13的阻值来确定，因漏电检测电路采用二倍压整流电路，可大大提高其测量的灵敏度，图中电路参数的使漏电动作电流在4mA以下，它小于触电的最小感知电流5mA，因此，本漏电保护装置是高灵敏度漏电保护。
