直流低压稳压电源_电路图

作者：   发布日期：2016-03-09 17:41   信息来源：http://www.lp1995.com

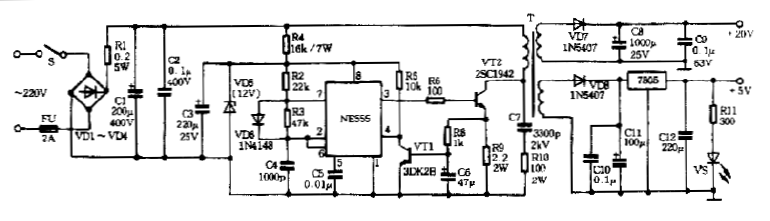

    开关电源部分的VD1－VD4、R1、C1、C2组成整流滤波电路。NE555和R2、R3、C4、VD6等元件组成多谐振荡电路，其频率约20KHz。R4、C3、VD5组成降压稳压电路，为NE555提供12V工作电源。大功率管VT1及变压器T构成开关电路。VT1的工作状态由NE555的③脚控制，导通时间由脉冲宽度决定，调整R3即可改变脉冲宽度。脉冲宽度变宽，输出电压升高；脉冲宽度变窄，输出电压降低。VT2及R8、R9、C6组成过流保护电路。当负载过重或发生短路故障时，VT2导通，强迫NE555复位停振，从而保护VT1不致损坏。C7、R10为保护网络，防止VT1的c-e结被瞬间脉冲击穿。两个次级绕组经整流滤波后分别输出20V及12V。
　　为了使制作简单，开关电源设计成不能自动稳压的，其功能类似于变压器，只是实现轻型化的隔离降压作用，稳压功能由后面的稳压电路实现。12V直流电压经7805稳压后输出+5V电压；20V直流电压送至可调稳压电路。两者不共地，以便于进行加减组合输出多种电压。
