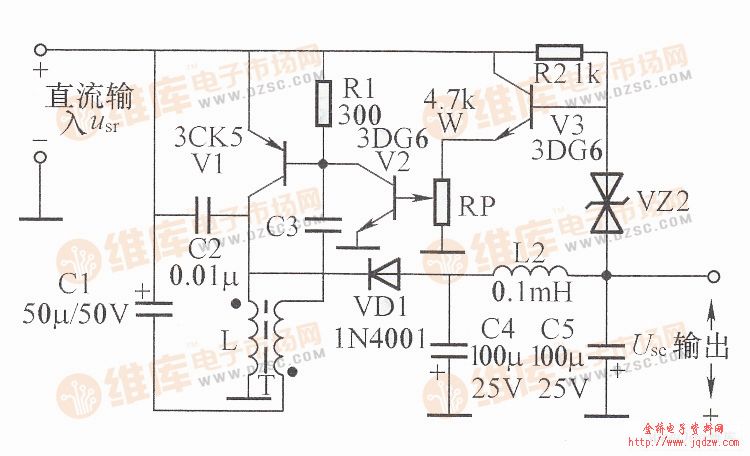

开关电源电路可以方便地得到与输人电源极性相反的稳定的直流输出。其电路如图所示。
倒向直流开关稳压电源电路
从图可以看出：输出电压Usc的高低是由稳压管VZ2的击穿电压U2（粗调）以及电位器RP（细调）共同决定的，因此，只要改变稳压管VZ2或调节电位器RP的阻值，即可得到从-5～15V之间连续可变的各种输出电压。本电路在输入电压+24V条件下，当负载电流Isc在0～1A范围内变化时，电压稳定度不劣于±1％。纹波电压峰值VDDC为18mV，高电压输出效率高达80％。
电路工作原理：由开关管V1、脉冲T、电容C3组成间隙式振荡器，其间隙时间完全受输出电压的高低控制。当接通输人电压Usr时，V1、V2、V3导通，输人电压Usr通过V1加于T，其一次绕组通过的电流呈线性规律增加，并在二次绕组上感应出下正上负的矩形脉冲电压；此感应电压通过电容C3使开关管V1进一步导通，T一次绕组电流也就进一步增加，使脉冲T与V1两者之间形成一个急骤雪崩正反馈，V1迅速进入饱和状态。在此过程中，一方面脉冲变压器T储能，另一方面，电容C3开始充电（充电电压极性为下正上负）。当T一次绕组电流达到1M＝（U，—＂ces）×T，，JT，时，由于VI饱和而使T一次绕组电流不能再继续增加，使二次绕组感应电压开始间隙反方向变化。此电压与电容C3上的电压共同作用引起V1集电极电流下降。同上，一个正反馈雪崩过程使V1迅速截止，在截止期间，续流二极管VD1开始导通并将VI导通饱和期间在脉冲变压器一次存储的1／2I2mL能量通过L2、C4、C5释放。
由于输出采用能量释放型，所以在负载较轻的情况下，如果不考虑极性，可以满足｜Usc｜＞｜Usr｜的特殊要求。
稳压原理：电路的稳压过程是通过改变开关管V1的间歇时间来实现的。当输人电压Usr升高或负载电流减小时，由于稳压管VZ2的两端电压U2不变，故使V3集电极电位降低，V3、V2的集电极电流减小，V1的截止时间ton增大，饱和导通时间ton减小，所以V1导通时间变短，则通过脉冲变压器一次电流减小，储存的能量减少，释放的能量降低，输出电压｜Usc｜降低到原额定稳压值。同理，当输入电压降低或负载电流增加时，其自调节过程与上相反，不再叙述。
元件参数的确定：脉冲变压器是电路中很重要的元件，选用恒导磁心材料效果更佳（这里选用E形磁心）
