开关稳压电源箱是电动单元组合仪表辅助单元之一，集中向各单元仪表供电的新型 24V 直流稳压电源，采用先进的能量分配转换技术。具体如下：
输入交流范围宽，效率高，重量轻，数字显示，输出稳定，运行安全可靠，没有老式线性电源令人烦恼的工频燥声。具有输出过压，欠压，过流，短路全保证功能。一旦出现故障便自动停止电压输出并报警，及自动接上备用电源，确保整个系统的正常供电。采用国际流行的无需维护，强力锁定，操作方便，电气安全性能高的欧式接线座，并备有多组 DC24V 输出。具有对外接电源的保证功能，当电源箱出故障时，能自动切断外接电源，无电压输出保证仪表系统。并有报（ ALARM OUT ）外接触点，以供声光报警作用。
交流输入电压： AC90 ～ 270V 47HZ ～ 60HZ （ 1A ） （无数显）
AC120 ～ 270V 47HZ ～ 60HZ （ 3A ） （数显）
AC130 ～ 270V 47HZ ～ 60HZ （ 5A ） （数显）
AC170 ～ 265V 47HZ ～ 60HZ （ 10A ） （数显）
直流输出电压： DC24V ± 0.5V
直流输出电流： 1A ， 3A ， 5A ， 10A
输 出 纹 波： 10 ～ 100mVP-P
效 率： ≧ 85%
负载调整率： 10% ～ 100% ，≦ 0.5% ～ 1.5%
抗电强度 :
输入端 / 输出端 1500V/1 分钟
输入端 / 机壳 1500V/1 分种
输出端 / 机壳 1500V/1 分种
漏电流 ≦ 10 mA
绝缘电阻 ≧ 30M Ω
MTBF: ≧ 50000 小时 ( 平均无故障工作时间 )
工作环境温度 : -10 ℃～ + 50 ℃

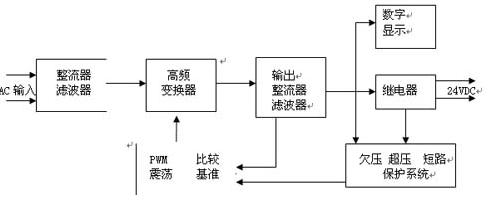

开关稳压电源箱由五个基本模块组成， AC 输入线路由一个模块进行整流和滤波，并在高频变换器将其降压输出，由另一个模块进一步整流和滤波输出。输出电压的精度由控制电路完成，它将输出返回给变换器形成闭合回路，当负载变动或输入电压波动使输出电压产生变化时，控制回路灵敏检测输出电压的微小变化，自动向变换器发出相应脉冲反馈调整信号，使输出电压保持在原状态，从而稳定电压输出。
由于某种原因，当输出电压超过 26V 或低于 22V 时，保护系统立刻起动继电器，接通备用电源并发出报警灯光提示。 当负载（工作仪表）发生故障而形成短路时，保护系统自动关闭输出，避免发生重大事故。
1、输入
电压：输入电压规格须与开关稳压电源箱标注的范围相符．
功率因数：一般开关电源的功率因数为０ . ６， 带有 ＡＦ有源滤波器的开关稳压电源可达０ . ９９， 因此在配线时应加以注意。
接地：因开关电源带有ＥＭＩ滤波器，故电源外壳接地端须用粗短导线与大地相连。
多台使用时尤为重要，以确保使用安全。
2、输出

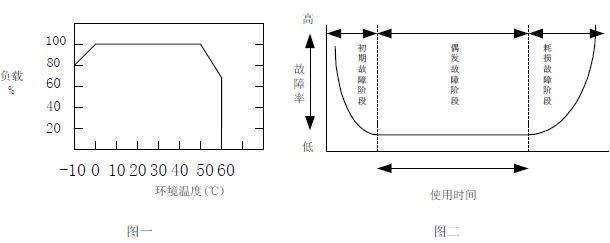

输出功率：应确保在额定范围内，同时还应注意环境温度与输出减额关系。见图一
3、寿命
开关电源的寿命分三个阶段。见图二
初期故障阶段：为防止初期故障，在装机前已筛选出不良器件。出厂前经过满负载７２小时老化检验，因此，产品交给客户时大都已进入偶发故障阶段。
偶发故障阶段：每一台故障的稳定度与其平均无故障使用时间（ＭＴＢＦ）有关，基本上故障率都极低。但偶发故障阶段的故障率与使用者的安装和工作条件（环境温度，减额，通风，振动）有关。
耗损故障阶段：偶发故障期后，电源即进入耗损故障阶段。
环境温度与寿命：由于开关电源工作在高频，大功率条件下，其中有许多器件的寿命与温度密切相关，如电解电容器，风机等。其中电解电容的寿命与环境温度的关系是：环境温度增加 １０ ℃ ，寿命减半，相反环境温度降低 １０ ℃ ，则寿命加倍。
