一、工作过程
上电后,进入初始状态。LED数码管显示1.5,稳压电源输出1.5V电压。SW3为电压增加键,SW2为电压递减键,SW1为电源开关键,同时LED数码管显示“OF”,电源处于待机状态。按任意键即可重新开机。由于在实际使用中经常用到的电压只有1.5V、3V、4.2V、5V、6V、8.4V、12V等,所以本文附带的程序也只预设了上述七种电压值。
二、工作原理

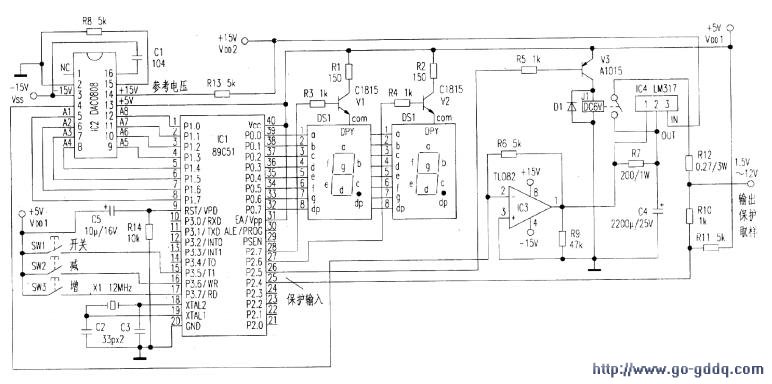

DAC0808为8位D/A转换器件。当输入数据全为0时,其输出电压接近零;当输入数据全为1时,其输出电压最高,电压值由基准电压VREF决定。采用的基准电压为15V,而输入数据在00H~FFH之间变化,即D/A输出的电压有256种。由此计算出电源精度=15V÷256=0.05859V0.06V。若要输出6V的直流电压,则输入数据=6V÷0.06V=100,转换成十六进制为64H。只要给DAC0808输入64H,它就能输出6V的电压。该电压经运放TL082去推动LM317,由LM317输出需要的电压值,实现了数控调节电压。
三、保护电路
保护电路由89C51的P2.4口和R10、R11组成。R11的作用是预先给P2.4口一个高电位。
当因某种原因(如短路、过流)使得输出电压低至一定值时,P2.4端电位也随之降低。程序检测到P2.4这一变化,立刻控制继电器关闭电源输出,直至排除故障才能再次开机;V3采用PNP型管是为了防止在单片机复位前,LM317的失控电压输出到电器。
四、安装与调试
±15V、5V电压由黑白电视机的变压器经整流稳压后取得。运放TL082可用NE5532、4558等代替。LM317发热量较大,散热片要尽可能大些。在确认接线无误后就可试机。若一开机即自动关机,同时显示“OF”,说明P2.4口电压太低,正常值应高于1.5V。出现这种情况时可以适当地调节R11和R10的值,直至P2.4口的电压正常为止。
