本例介绍的数控百流稳压电源电路，采用数字电位器和三端可调稳压集成电路进行稳压控制，用发光二极管和电压表来指示输出电压的大小。
电路工作原理

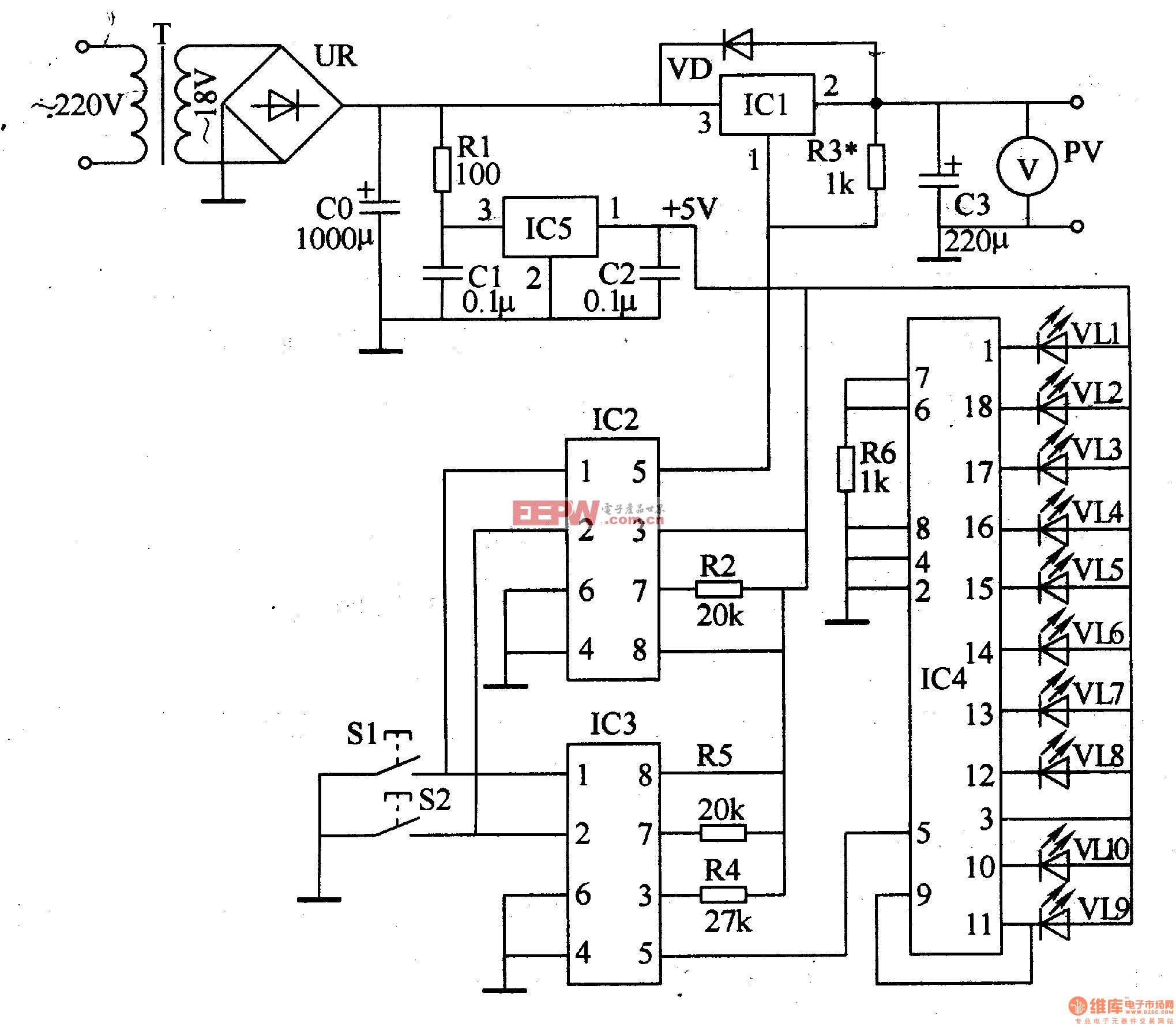

该数控直流稳压电源电路由电源变换电路、+5V稳压电路、稳压控制输出电路和LED显示电路组成，如图5-22所示。
电源变换电路由电源T、整流桥堆UR和滤波电容器CO组成。
+5V稳压电路由电阻器Rl、电容器Cl、C2和三端稳压集成电路IC5组成。
稳压控制输出电路由控制按钮S1、S2、数字电位器集成电路lC2、1C3、三端稳压集成电路ICl、二极管VD、电阻器R3、电容器C3和电压表PV组成。
LED显示电路由LED显示驱动集成电路IC4和电阻器R6、发光二极管VLl-VLlO组成。
交流220V电压经T降压、UR整流及CO滤波后，产生近24V的脉动直流电压。该电压一路加至ICl的输大端作为主电源;另一路经Rl限流降压、Cl滤波及IC5稳压后，为IC2-IC4提供+5V工作电压。
按动Sl和S2，可改变IC2第5脚的输出电压，从而改变ICl的输出电压 (VLl-VLlO能显示出输出电压的变化)。按动S1时，输出电压上升;按动S2时，输出电压下降。
在按动S1和S2的同时，IC3第5脚的输出电压也同步变化，IC4内部的比较器根据5脚输人电压的大小决定VLl-VLl9中各发光二极管点亮的数量，而点亮的发光二极管则代表着稳压电源的输出电压值。VLl-VLlO分别对应着4?6V、6?lV、7?5V、8?8V、lOV、11.1V、12?3V、16?4V、l9?3V和21?3V输出电压。
元器件选择
Rl和R3均选用1/2W金属膜电阻器;R2、R4-R6选用1/4W碳膜电阻器或金属膜电阻器。
co和c3均选用耐压值5ov的铝电解电容器;cl和cz选用涤纶电容器或独石电容器。
VD选用1N4007型硅整流二极管。
VLl-VL10均选用φ3mm的高亮度发光二极管。
UR选用2A、5OV的整流桥堆。
ICl选用LM317型三端可调稳压集成电路;IC2和1C3均选用X951lW型 (lOkn)按钮控制型线性数字电位器集成电路;I叫选用LM3914型LED显示驱动集成电路;IC5选用LM78四5型三端稳压集成电路。
T选用10-2OW、二次电压为18V的电源变压器。
S1和S2均选用微型动合按钮。
PV选用DL5OV直流电压表。
