TL431与7805组成的可调直流稳压电源电路

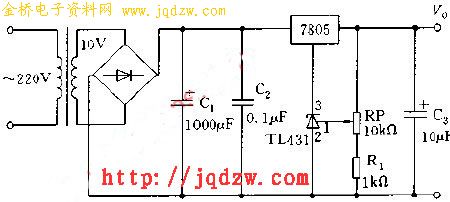

图中是TL431与7805构成可调稳压电源电路，TL431接于7805公共地端从而提高了其输出电压，一般7805输出固定+5V，TL431输出电压可调Vo=2.5（1+RP/R1）式，若TL4311脚直接与7805输出端相连时，电路的输出电压为7.5V。
