555构成的直流稳压电源保护装置电路图_电路图

作者：   发布日期：2016-03-09 11:32   信息来源：http://www.lp1995.com

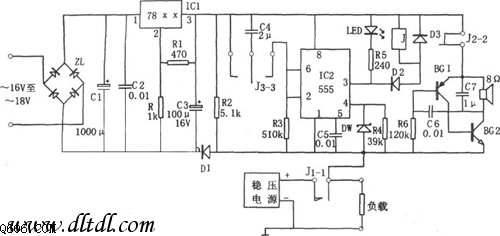

        电路图为直流稳压电源保护电路。该装置由降压整流稳压电源、单稳延时电路、继电器控制电路、音频反馈式振荡电路等组成。其中降压整流稳压电源为整个电路提供直流电压Vdd，且Vdd=+(5～12)V，具体的VDD值视稳压块IC1而定。

    单稳延时电路由IC2(555)和R3、C4等组成。平时，常闭触点J1-1闭合，负载正常时使IC2④脚电位为高电平(1V以上)，当负载短路时，555则因④脚电位为低电平(<0.6V)而被强制复位，③脚输出的低电平使继电器J吸合，触点J1-1断开，切断短路的负载。同时触点J2-2、J3-3分别接通，使由BG1、BG2、C6、C7、R6组成的音频反馈式振荡器因加上电压而振荡，其发出约lkHz的音响信号，以提醒使用者注意。触点J3-3接通后，C4通过R3进行充电，使IC②脚电位下降，当②脚电位降至低于1/3VDD时，555则发生置位。③脚输出的高电平使J释放，触点J1-1接通。若此时仍短路，则再进行保护。相应C4的充电时间即为555的延时保护时间td=1.1R3C4。保护时间长短可通过改变时间常数R3C4来进行调节。

    本保护电路可对直流电压源短路进行保护，因而可作为稳压源的一个附件，或在进行电源设计时，进行一体化设计。其对直流输出l.5～50V范围内的电压源在出现短路时以0.1秒的速度切换负载，进行保护，且本电路还具有延时自动恢复功能。
