引言
直流稳压电源是电子技术领域不可缺少的设备。目前，直流稳压电源已朝着多功能和数字化的方向发展，本文以单片机为核心，结合数字反馈控制技术。该电路具有电压调整简便，读数直观，电压输出稳定，便于智能化管理的特点，有效地克服了传统电源的不足。
1 系统功能系统
电压调节范围为0一12v，最大输出电流2a，具有过载和短路保护功能。数字显示有4位，其中1位功能显示，另3位显示输出电压以及电路参数设定值。键盘设有4个键，功能选择键，步进增减键以及确认键。功能选择键用于启动参数设定状态，步进增减键用于设定参数数值，确认键用于输入设定值电源开机设定值为前次使用值。此时按键，则电压显示值出现闪烁现象，表示进人参数设定状态。通过按键功能选择可在不同的设定参数之间切换，再按确认键进人设定状态，通过增减键改变设定值，按确认键输入设定值。系统设有自动识别功能，将不接受超出使用范围的设定值。
2 系统硬件设计
2.1 电路原理

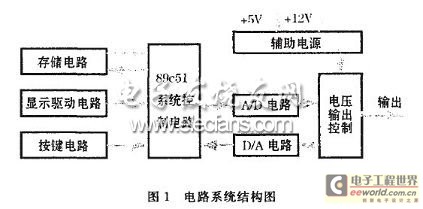

电路系统结构如图1所示，系统选用at89c51单片机为控制核心，外部扩展一片电擦除2864存储器用以实现断电参数存储功能。单片机计算设定值与aid转换采样反馈值的偏差以及偏差的变化率，得出相应的输出值，由d/a转换电路变换为模拟量去驱动电压输出控制电路，从而使电压稳定在设定值。

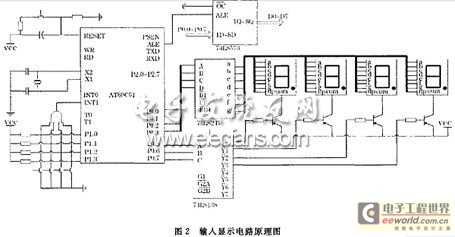

2.2 显示输出及按键输入电路
led显示器和74ls247,74ls138构成信息显示系统，显示数据由单片机p0口输出。显示内容主要有电源实际输出电压、电流，限定的电压、电流，pid参数。输入操作由四个轻触按键完成，采用独立式按键中断接口方式，单片机响应中断后，读取p1口数据并进行相应的按键处理程序。由于采用中断方式，占用系统时间较少。功能选择键，其功能循环的路径为：输出电压显示~输出电压设定一比例参数~积分参数~微分参数一输出电压显示，参数设定通过按“+ 、一”键改变，按确认键输入存储器，保存在2864存储单元中。
2.3 稳压输出

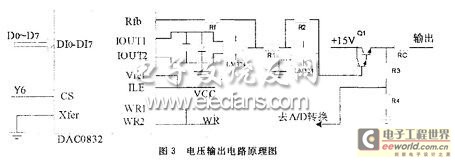

电路单片机根据按键设定值和a/d转换的采样值计算出输出值，通过数据总线把数据传送到dac0832,进行d/a转换，由iout1 ,io ut2输出相应的模拟电流信号，经运算放大器转换为0-5v的模拟电压信号，再经一级比例放大电路放大后驱动电压调整管q1，电路原理见图3,q1接成射极跟随器的形式，一方面可以保证输出电压与输入电压一致，另一方面减小输出电阻，提高电源的带负载能力。输出电压经r3,r4分压后，送到a/d转换电路，采样处理后，反馈到单片机。当采样值高于设定值，单片机计算出输出量减小，相应ql基极电位下降，输出电压下降。当输出电压过低时，电压反馈稳定过程与此相反。由此，实现了输出电压的稳定。
2.4 aid转换电路
aid转换电路主要由adc0809及500khz方波发生器组成。其中500khz信号是由555定时器组成的多谐振荡器，为adc0809提供时钟源。模数转换完成以后，adc0809向单片机申请中断。
3 软件设计软件
采用汇编语言编写，全部模块化编程。系统主要由显示模块、按键输入中断模块、电压调整量计算模块等组成。

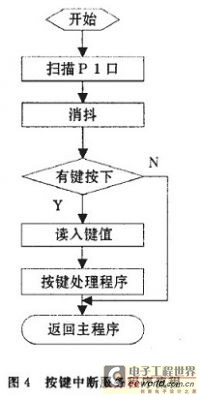

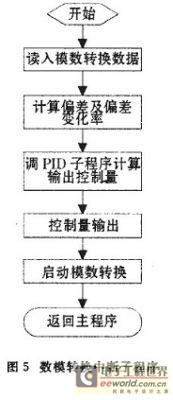

主程序进行系统初始化设定，包括i/o口、定时器、中断、各数据缓冲区初始化，输出显示信息并对系统进行监控等待中断。按键输入及数模转换都将激发中断。其中数模转换中断优先级高于按键输入中断。数模转换中断子程序及按键中断处理子程序流程框图见图4和图5,按键中断由int1引人，进人按键中断后，单片机首先扫描p1口，若某位为低电平，先延时loms，然后再读人该位，如果读得值仍为低电平，可确认此键已按下。然后调用该键的键处理子程序。在按键中断中，功能键的中断优先级最高。
数模转换中断子程序由into引人，中断后首先读取模数转换值进人显示缓冲区，再调用pid调节子程序计算调节量，并将输出量送d/a转换完成一次电压调节。开启模数转换后返回主程序。
4 结语
利用单片机对直流稳压电源进行控制，改善了电源的性能，使用方便灵活，且成本较低。另一方面，根据对电源的新要求，控制系统在软件上还可进一步改进，以扩展其功能，而并不需要增加硬件开销，从而提高了电源的性能价格比。
