数控直流稳压电源是电子技术中常用的设备之一，目前所使用的大多是通过旋钮开关调节电压值，调节精度不高，而且经常出现跳变，使用起来极不方便。本数控直流稳压电源通过上位机设置输入到DAC的数字量，输出步进可调的电压。上位机与下位机通过软件模拟的USB进行通信。
传统的单片机与计算机进行USB通信，需要使用专用的接口芯片进行USB 协议转换，如CP2101、FT232、CH342、PDIUSBD12、SL811等。像CP2101、FT232这样的芯片使用起来虽然简单，但是功能比较单一;而PDIUSBD12、SL811功能较强，但是使用复杂。并且这些专用芯片的价格都相对较高，增加了系统的成本。而VUSB简单易用，成本低廉，只需要一个普通的低成本AVR单片机以及很少的几个外部元件，就可以组成一个USB系统。
1 系统硬件设计

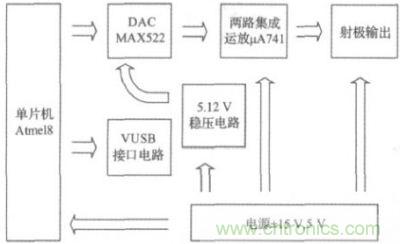

系统组成框架如图1所示，主要由8路串行输入DACMAX522、稳压输出电路、VUSB接口电路、信号调理电路、单片机Atmega8及其他外围元件组成，可以输出0~12V的电压，步进精度为0.1V,电流可达2A.同时可以通过上位机设置输出的电压值。
图1:数控直流稳压源组成
1.1 模数转换
D/A 转换主要是利用MAX522 芯片来实现的。
MAX522芯片内有2路8位电压缓冲输出D/A 转换器(DAC A和DAC B)，8脚节省封装和DIP封装，DAC A端缓冲器工作电流可达5mA,DAC B端缓冲器工作电流可达500μA,MAX522工作在单向电压+2.7V~+5.5V.
MAX522具有3线串行接口，可直接与SPITM、QSPITM,MicrowireTM 兼容。它有一个16位输入移位寄存器，包含8位DAC输入数据和8位DAC选择和关断控制。在/CS的正边沿数据能够存入到DAC寄存器。

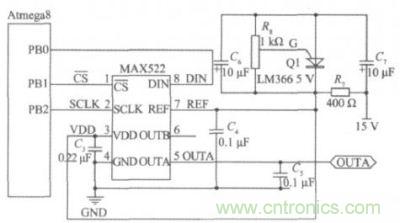

模数转换模块电路如图2所示。单片机的PB0端口接串行数据输入口DIN、PB1接片选信号、PB2端口接时钟信号SCLK.选择DAC A作为输出，输出和参考电压输入端分别接上一个0.1μF的电容，提高电路输出稳定性。芯片的VDD与参考电压端均由5.12V稳压电路提供。
图2:模数转换及稳压电路
LM336集成电路是精密的5V稳压器，其工作相当于一个低温度系数的、动态电阻为0.2Ω的5V齐纳二极管，其中微调端(G)可以使基准电压和温度系数得到微调。通过调节可调电阻调节LM336的输出电压为5.12V.所以MAX522输出电压的分辨率为5.12/256=0.02V,也就是说MAX522数字输入量每增加1,电压就增加0.02V.由于电源输出电压范围为0~12V,步进精度为0.1V,则最大输入数据为120(二进制值为11110000)，此时MAX522输出值为2.4V.即MAX522的输出电压在0~2.4V变化。
1.2 电压电流放大
由于MAX522输出的电压范围为0~2.4V,而要求的电压输出范围为0~12V,所以需要将MAX522输出放大5倍。同时，为了提高电源的驱动能力，在放大电路后面加入了一个射极输出器。

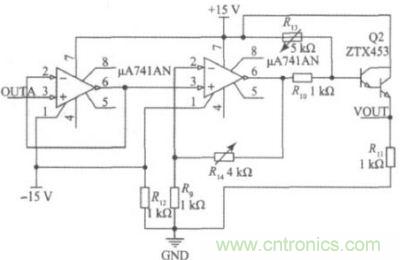

电压电流放大电路如图3所示。主要包括2个μA741高增益运算放大器组成的放大部分及三极管ZTX453组成的射极输出部分。第一级μA741AN 为负反馈缓冲电路，用以减小输出电阻并使放大频率频宽增大。第二级μA741ANA构成电压正向比例放大电路。放大后的电压信号接入射极输出器ZTX453,放大输出信号的电流。注意，此部分电路发热量比较大，需要再扩接散热片进行散热。
图3:电压电流放大电路
1.3 VUSB接口
VUSB是用普通的通用AVR单片机，配以较高频率的晶振(12MHz或16MHz)，模拟产生USB所需信号，从而模拟出标准的USB HID设备(鼠标、键盘、简单通信)的解决方案，构成一个低成本的USB设备。USB共有4根线，2根5V电源，两根差分信号线D+、D-.由于是低速设备，D-必须要有1.5kΩ的上拉电阻。

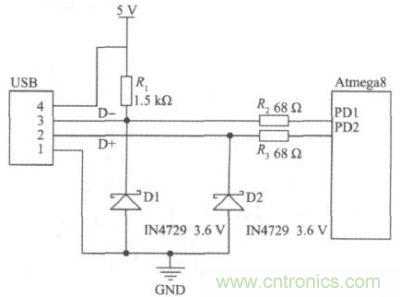

VUSB接口电路如图4所示，单片机的PD1和PD2通过68Ω的限流电阻分别接入标准USB接口的D-、D+。
需要注意的是D+必须接上单片机的外部中断0管脚，在此为了简化连接直接将PD2(INT0)接入作为其中的一根信号线使用。由于USB信号线的电压最大为3.6V,所以在D-和D+上分别并接了一个3.6V的稳压二极管。
图4 ：VUSB接口电路
