本例介绍的数控直流稳压电源电路，输出电压为+1.5-+12V共8档可调，最大输出电流为1.5A。
电路工作原理

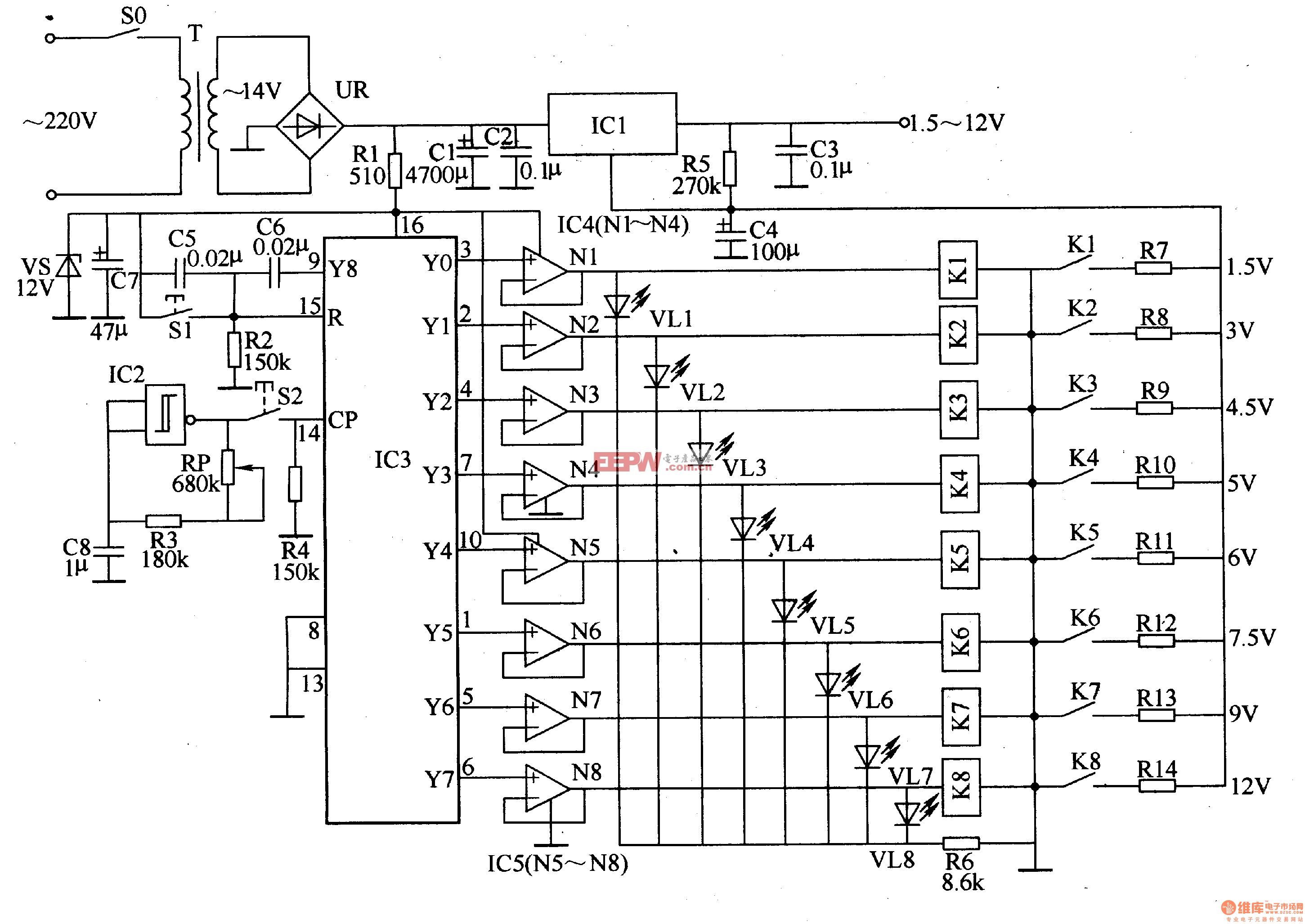

该数控直流稳压电源电路由+l2V稳压电路、电压控制/显示电路和稳压输出电路组成，如图5-28所示。
+l2V稳压电路由电源开关SO、电源T、整流桥堆UR、电阻器RI、稳压二极管VS和滤波电容器Cl、C2、C7组成。
电压控制/显示电路由复位按钮Sl、控制按钮S2、电阻器R2-R6、电位器RP、电容器C5、C6、C8。施密特触发器集成电路IC2、十进制计数/脉冲分配器集成电路IC3、运算放大器集成电路lC4(Nl-N4)、lC5(N5-N8)，发光二极管VLl-VL8和KI-K8组成。
稳压输出电路由三端稳压集成电路ICl、电阻器R5、R7-R14、电容器Cl-C4和Kl-K8的常开触头组成。
接通SO，交流220V电压经T降压、UR整流及Cl、C2滤波后，一路作为ICl的输人电压;另一路经RI限流、VS稳压为+l2V，供给lC2-IC5。
IC3在通电复位后，其YO端输出高电平，VLl点亮，Kl吸合，Kl的常开触头接通，R7接人稳压电路中，此时的输出电压为+1?5V。按动一下S2时，IC3的CP端加大一个计数脉冲，IC3的YO端变为低电平，Yl端输出高电平，使VL2点亮，K2吸合，R8接人稳压电路，输出电压由+1?5V升至+3V。
连续按动S2时，IC3的YO-Y7输出端依次轮流输出高电平，使Kl-K8依次轮流导通，VLI-VL8依次轮流点亮，输出电从最低档的+1?5V逐档升至最高档的+l2V。
按动Sl时，IC3复位，其YO端输出高电平，输出电压为+1?5V。
元器件选择
Rl-R14均选用1/4W金属膜电阻器。
RP选用密封式可变电阻器。
Cl选用耐压值为25V的铝电解电容器;C2、C3、C5、C6和C8均选用独石电容器;C4和C7均选用耐压值为16V的铝电解电容器。
VS选用lW、l2V的硅稳压二极管，例如1N4742等型号。
VLl-VL8均选用φ3mm的高亮度发光二极管。
UR选用2A、5OV的整流桥堆。
ICl选用LM317或CW317型三端可调稳压集成电路;IC2选用CD4093型施密特触发器集成电路;IC3选用CD4017或MCl4017型十进制计数/脉冲分配器集成电路;lC4和1C5均选用LM324型四运放集成电路。
Kl-K8均选用4098型直流继电器。为降低成本，也可以将K2-K8用CD4066电子开关集成电路来代替。
S0选用250V、触头电流负荷为SA的电源开关;S1和S2均选用微型动合按钮。
T选用l5W、二次电压为14-16V的电源变压器，
电路调试
电路安装完毕后，先将R7-R14分别用电位器代替，然后调节电位器的阻值，使各档输出电压为标称电压值，最后用合适的电阻器换下电位器即可。
